FONCTIONNEMENT GENERAL DES EQUIPEMENTS
Généralités
Le pictogramme d’un voyant n’est visible que lorsque son ampoule est allumée.
Toutes les informations acquises en direct par le combiné ne sont pas affichées directement : chaque voyant est allumé après réception d’une confirmation via le réseau VAN CONFORT.
La logique d’allumage des voyants est la suivante :
| CLIGNOTEMENT | L’état clignotant d’un voyant (même temporisé) est prioritaire sur un état d’allumage constant. |
| FILTRAGE | Les entrées ne sont pas filtrées (il y a acquisition sans traitement du signal). |
| MODE DEGRADE | En cas d’erreur de communication sur le réseau ou en cas de réception d’une valeur invalide, les voyants prennent une valeur par défaut 5 secondes après apparition du défaut. Pendant ce délai, la dernière valeur reçue est affichée. |
Fonctionnement des voyants

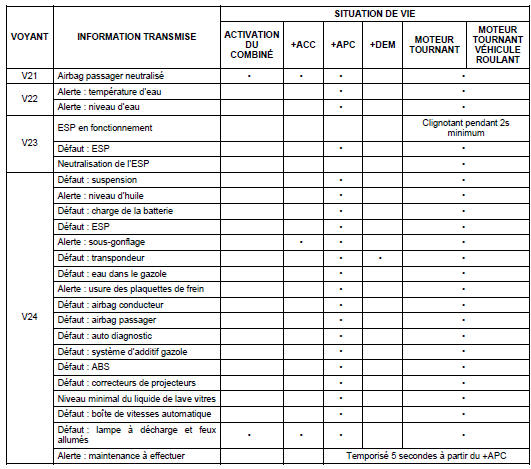

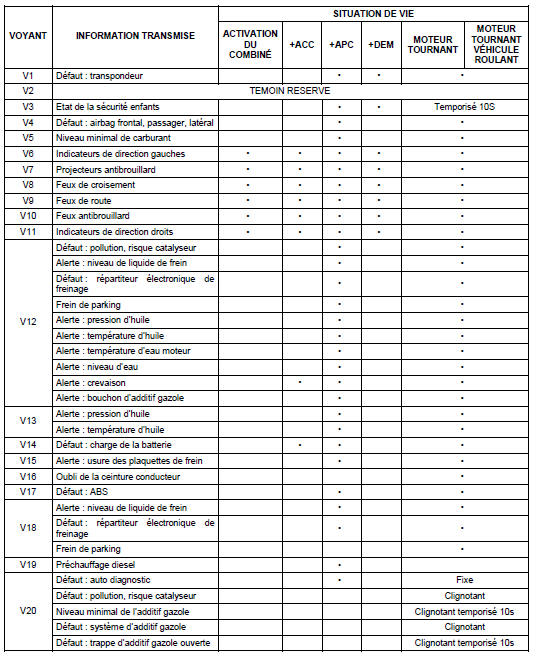

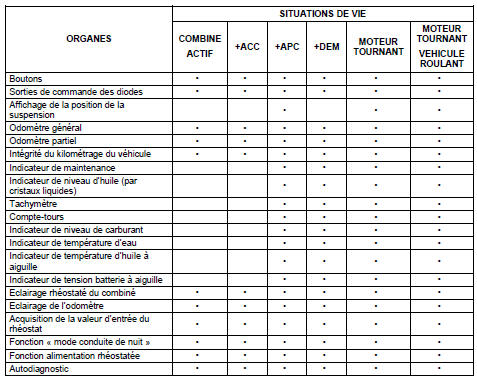

Le tableau ci-dessous décrit les informations transmises par chaque voyant en fonction des situations de vie du véhicule.
- Afficheur a cristaux liquides
- Indicateur de position de la suspension
- Indicateur de position de la boite de vitesses automatique
- Tachymetre
- Compte-tours
- Indicateur de niveau de carburant
- Indicateur de temperature d’eau
- Indicateur de temperature d’huile
- Indicateur de tension batterie
Generalites
PREAMBULE
Le combiné, d’apparence traditionnelle, est un calculateur du réseau
VAN
Confort. Le combiné est composé des éléments suivants :
...
Afficheur a cristaux liquides
Odomètre
L'odomètre, dont l'affichage est intégré à l'écran à cristaux
liquides, assure
la fonction de totalisateur kilométrique.
L' ...
