Revue technique automobile Citroën C5: Indicateur de niveau de carburant

Mode nominal

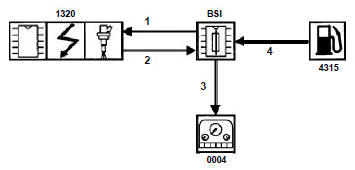

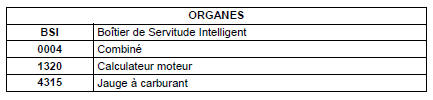

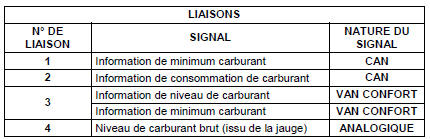

Synoptique fonctionnel


Synoptique fonctionnel

Phase de fonctionnement à la mise du +APC

Phase de fonctionnement à la mise du +APC

Le BSI compare le dernier niveau de carburant indiqué avec le niveau brut indiqué par la jauge à carburant (résistance variable équipée d’un flotteur).

En cas d’écart significatif, l’information de niveau brut est affichée.

Sinon, la dernière indication reste en place.

Phase de fonctionnement en roulage

La jauge à carburant n’intervient plus.

Le calculateur moteur fournit l’information de consommation de carburant au BSI via le réseau CAN.

Le BSI calcule le niveau de carburant en fonction de la consommation et diffuse le résultat sur le réseau VAN Confort.

Le combiné convertit alors le niveau de carburant en angle d’aiguille.

Cas particulier: alerte minimum carburant

Lorsque la jauge à carburant indique un niveau inférieur à X litres, le BSI transmet l’information de minimum carburant au combiné via le réseau VAN Confort.

Le BSI transmet également le niveau de carburant brut au calculateur moteur.

Le voyant V5 s’allume au combiné.

Visualisation

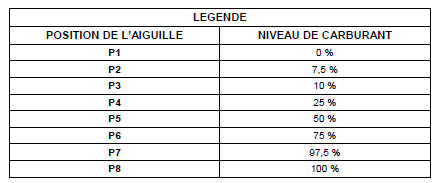

Le niveau de carburant est converti en angle d’aiguille selon le schéma suivant :


Visualisation

Nota : A la mise du contact, l’aiguille peut mettre jusqu’à

Nota : A la mise du contact, l’aiguille peut mettre jusqu’à 2 secondes avant d’arriver à une position stable.

Mode dégradé

En cas d’erreur de communication sur le réseau ou en cas de réception d’une valeur invalide, l’aiguille prend la position de repos 5 secondes après l’apparition du défaut. Pendant ce délai, la dernière valeur reçue est affichée.
