Mode nominal

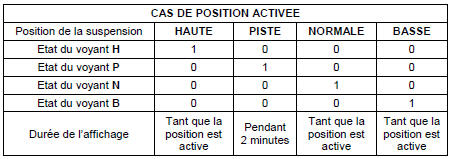

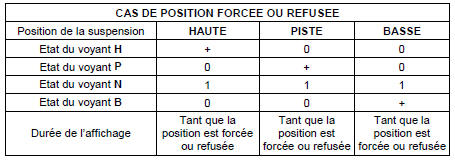

Indicateur de position de la suspension
Légende :
0 : voyant éteint,
1 : voyant allumé,
+ : voyant clignotant.
Mode dégradé
En cas d’erreur de communication sur le réseau VAN ou de réception d’une valeur non reconnue, le voyant correspondant à la valeur par défaut est allumé 5 secondes après apparition du défaut. Pendant ce délai, la dernière valeur reçue est affichée.
Nota : En cas d’apparition d’un défaut de suspension, les 4 voyants sont allumés simultanément de manière fixe pendant toute la durée du défaut.
Afficheur a cristaux liquides
Indicateur de position de la boite de vitesses automatiquePrincipe de fonctionnement
FONCTION PLAFONNIERS
Prestation
La fonction plafonnier permet de gérer l’allumage des lampes suivantes :
1 lampe w5w pour le plafonnier avant,
1 lampe w5w pour le plafonnier arrière,
2 lampes w5w pour les éclaireurs de cave à pieds.
Conditions d’allumage ...
Schema electrique
ESSUYAGE – LAVAGE AV
Essuyage – Lavage AV
ESSUYAGE – LAVAGE AR
Essuyage – Lavage AR
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur anti ...
Brochage calculateur
CONNECTEUR 40 VOIES BLANC (MSQ)
EM1 (Connecteur Electronique vers faisceau Habitacle).
CONNECTEUR 40 VOIES GRIS (MQS)
EH2 (Connecteur Electronique vers faisceau Habitacle)
CONNECTEUR 40 VOIES NOIR (MQS)
EP (Connecteur Electronique vers faisceau Principal)
...
