Mode nominal

Pour les même raisions que pour le tachymètre, l’affichage du régime moteur est réalisé à l’aide d’un moteur pas-à-pas. L’aiguille prend la position 0 tr/min à l’activation du combiné.

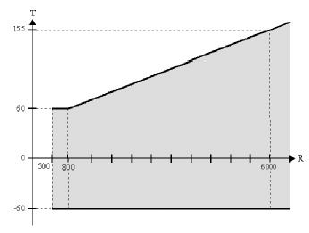

L’affichage du régime moteur a les tolérances suivantes:


Compte-tours

Mode dégradé

Mode dégradé

En cas d’erreur de communication sur le réseau ou en cas de réception d’une information de régime moteur invalide, l’aiguille prend la position de repos 5 secondes après l’apparition du défaut. Pendant ce délai, la dernière valeur reçue est affichée.
