Revue technique automobile Citroën C5: Indicateur de temperature d’eau

Mode nominal

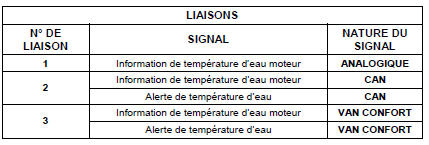

Synoptique

Phase de fonctionnement en +APC

Phase de fonctionnement en +APC

L’indicateur de température d’eau indique au conducteur la température du liquide de refroidissement moteur, à l’aide d’un système à aiguille.

L’information température d’eau moteur est issue de la sonde. Le calculateur moteur code la mesure dans une trame CAN et l’envoie au BSI. Le BSI convertit l’information en trame VAN Confort et l’envoie au combiné.

Cas particulier : alerte de température d’eau moteur

Le calculateur moteur détermine l’alerte de température d’eau moteur en fonction du seuil défini (118°C). Le calculateur moteur envoie l’information au BSI, qui la transmet au combiné.

Les voyants V12 et V22(*) s’allument.

(*) selon niveau d'équipement.

Visualisation

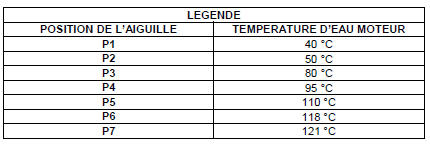

La température d’eau est convertie en angle d’aiguille selon le schéma suivant:

 Combiné de niveau 1 avec boîte de vitesses manuelle
 Combiné de niveau 1 avec boîte de vitesses manuelle


Combiné de niveau 2-3 avec boîte de vitesses manuelle et de niveau 1-2-3 avec boîte de vitesses automatique

Mode dégradé

Mode dégradé

En cas d’erreur de communication sur le réseau ou en cas de réception d’une valeur invalide, l’aiguille prend la position de repos 5 secondes après l’apparition du défaut. Pendant ce délai, la dernière valeur reçue est affichée.
