Mode nominal

L’indicateur de tension batterie indique au conducteur le niveau de charge de la batterie, à l’aide d’un système à aiguille.

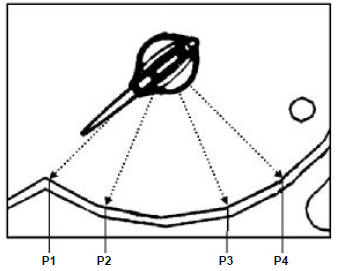

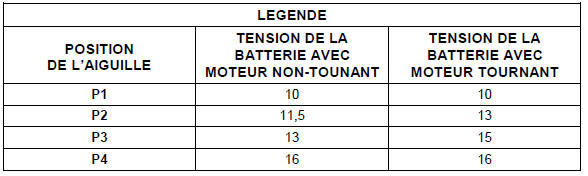

La tension batterie est convertie en angle d’aiguille selon le schéma suivant:

 Indicateur de tension batterie
 Indicateur de tension batterie

Modes dégradés

Modes dégradés
