PREAMBULE
Le combiné, d’apparence traditionnelle, est un calculateur du réseau VAN Confort. Le combiné est composé des éléments suivants :
Le combiné communique avec les autres calculateurs du réseau VAN Confort, et possède des fonctions d’autodiagnostic. Le technicien peut effectuer les opérations suivantes grâce aux outils LEXIA et PROXIA :

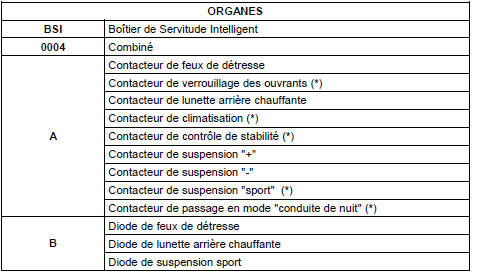

SYNOPTIQUE GENERAL

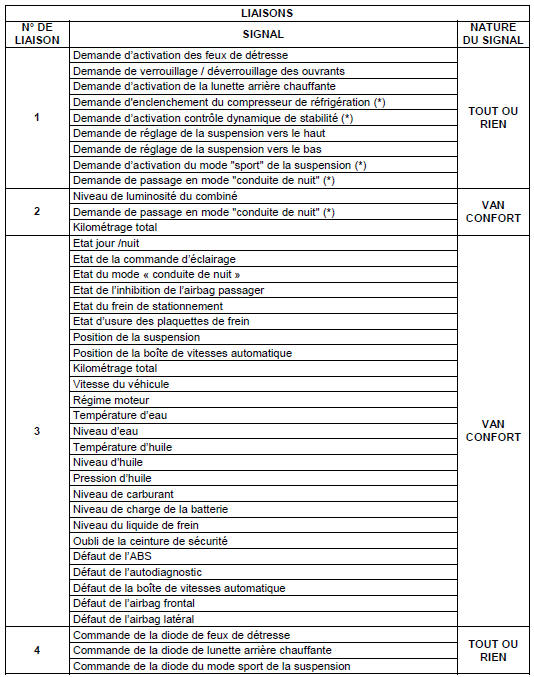

Synoptique general
(*) : selon versions et pays
(*) : selon versions et pays
DESCRIPTION MATERIELLE

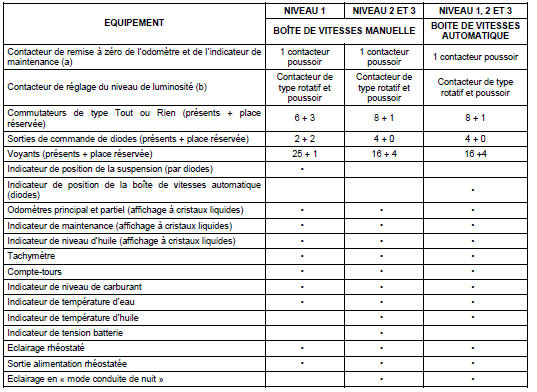

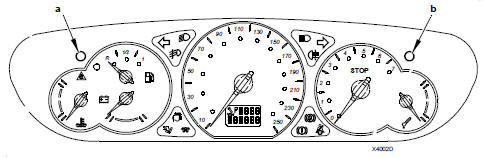

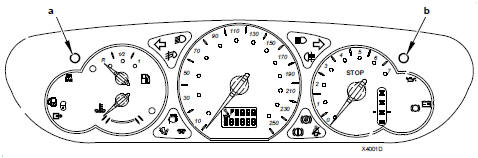

Description des combinés par niveaux

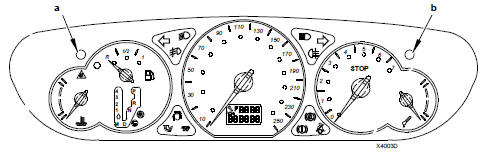

Combiné de niveau 1 avec boîte de vitesses manuelle.
Combiné de niveau 2 et 3 avec boîte de vitesses manuelle.
Combiné de niveau 1, 2 et 3 avec boîte de vitesses automatique.

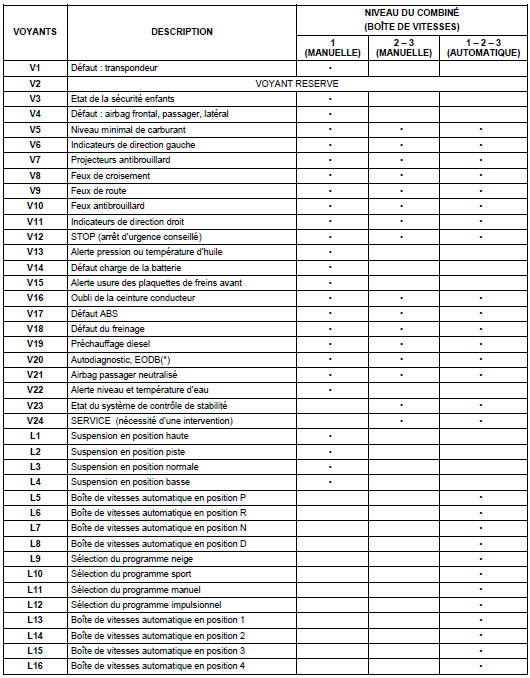

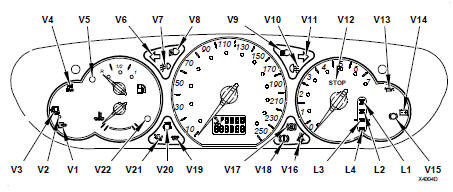

Voyants et indicateurs lumineux

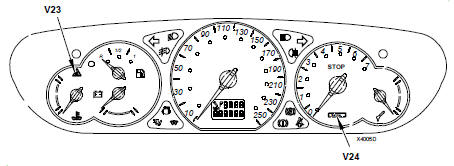

Combiné de niveau 1 avec boîte de vitesses manuelle.
Combiné de niveau 2 et 3 avec boîte de vitesses manuelle.
Combiné de niveau 1, 2,et 3 avec boîte de vitesses automatique
(*) : European On Board Diagnosis

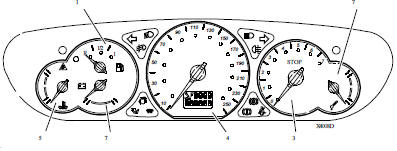

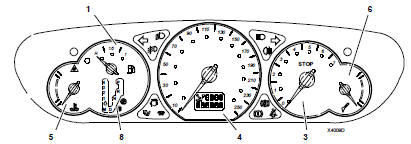

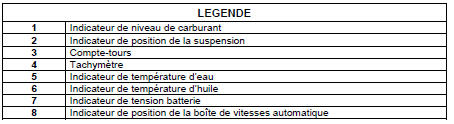

Compteurs et indicateurs

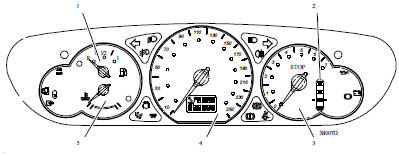

Combiné de niveau 1 avec boîte de vitesses manuelle.
Combiné de niveau 2 et 3 avec boîte de vitesses manuelle.
Combiné de niveau 1, 2 et 3 avec boîte de vitesses automatique.
Afficheur à cristaux liquides
Un afficheur à cristaux liquides permet l’affichage des éléments suivants :
A chaque mise du +APC, l’afficheur à cristaux liquides est activé.

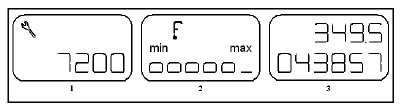

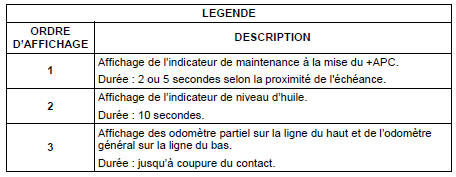

L’afficheur passe par différents modes, selon la séquence ci-dessous.
Afficheur à cristaux liquides
Nota : Un appui sur le contacteur de remise à zéro de l’odomètre pendant l’affichage du niveau d’huile interrompt la séquence et fait passer l’afficheur en mode odomètre.

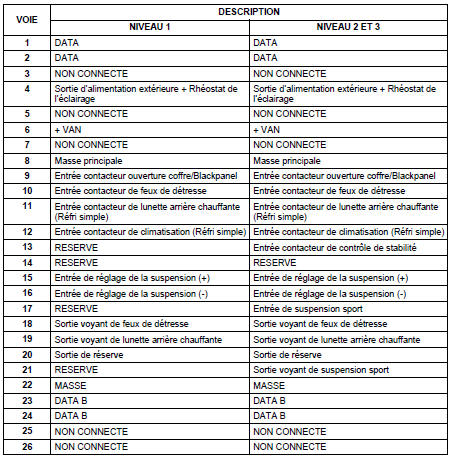

Connecteur : Affectation des voies
Nota : L’affectation des voies varie selon les niveaux de combinés, le connecteur restant le même pour tous.

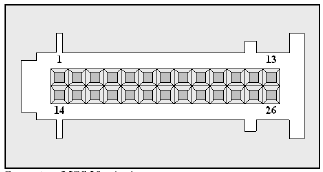

Connecteur MQS 26 voies jaune
GESTION DE L’ENERGIE ELECTRIQUE
Le combiné adapte son fonctionnement en fonction des demandes d’économie d’énergie transmises par le BSI, via le réseau VAN CONFORT.

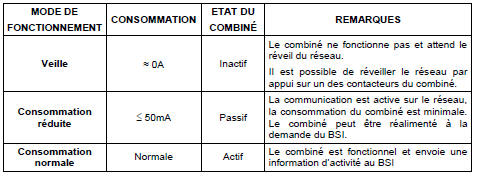

Les différents modes de fonctionnement sont les suivants :
Principe de fonctionnement: instrumentationFonction bruiteur oubli des feux

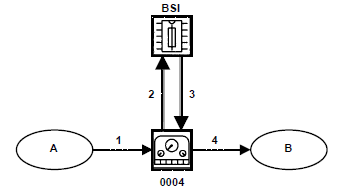

Synoptique : fonction bruiteur oubli des feux
Fonction bruiteur oubli des feux
Légende :
flèche triple : liaison multiplexée,
flèche simple : liaison filaire
Conditions d’activation du bruiteur
Description fonctionnelle : fonction bruiteur oubl ...
