Mode nominal
Le tachymètre indique au conducteur la vitesse instantanée du véhicule.
Le pilotage de l’aiguille du tachymètre est réalisée par un moteur pas-àpas.
Cette technologie permet une indication précise de la vitesse, sans discontinuité lors du déplacement de l’aiguille, ni vibration à vitesse stabilisée.

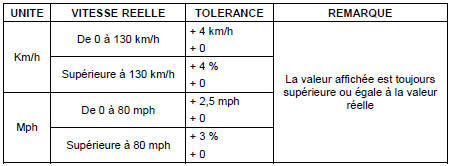

L’affichage de la vitesse instantanée du véhicule a les tolérances suivantes:
Mode dégradé
En cas d’erreur de communication sur le réseau ou en cas de réception d’une information vitesse véhicule invalide, l’aiguille prend la position de repos 5 secondes après l’apparition du défaut. Pendant ce délai, la dernière valeur reçue est affichée.
Indicateur de position de la boite de vitesses automatique
Compte-toursFonction feux de route
Synoptique : fonction feux de route
Fonction feux de route
Légende :
flèche simple : liaison filaire,
flèche triple : liaison multiplexée
Description fonctionnelle : fonction feux de route
...
Afficheur a cristaux liquides
Odomètre
L'odomètre, dont l'affichage est intégré à l'écran à cristaux
liquides, assure
la fonction de totalisateur kilométrique.
L'odomètre possède 2 modes de fonctionnement :
odomètre gén& ...
Architecture multiplexee du vehicule et
implantation des calculateurs
Architecture multiplexee du vehicule et
implantation des calculateurs
Légende des réseaux :
CAN —VAN CONF
—VAN CAR 1
—VAN CAR 2
—
...
