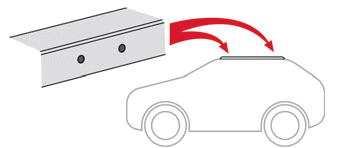

Pour des raisons de sécurité et pour éviter d'endommager le toit, il est impératif d'utiliser des barres de toit transversales homologuées pour le véhicule.
Respecter les consignes de montage et les conditions d'utilisation indiquées dans la notice fournie avec les barres de toit.
Charge maximale répartie sur les barres de toit transversales, pour une hauteur de chargement ne dépassant pas 40 cm (sauf porte-vélos) : 75 kg.
Cette valeur pouvant être modifiée, vérifier la charge maximale mentionnée dans la notice livrée avec les barres de toit.

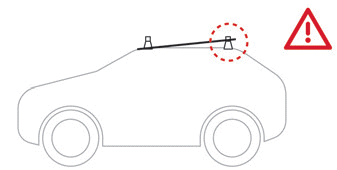

Si la hauteur dépasse 40 cm, adapter la vitesse du véhicule en fonction du profil de la route, afin de ne pas endommager les barres de toit et les fixations sur le véhicule.
Se référer aux législations nationales afin de respecter la réglementation du transport d’objets plus longs que le véhicule.
Toit ouvrant
Ne pas ouvrir le toit ouvrant lors de l'utilisation des barres de toit - Risque de détérioration importante !
Recommandations
Répartir la charge uniformément, en évitant de surcharger l'un des côtés.
Disposer la charge la plus lourde le plus près possible du toit.
Arrimer solidement la charge.
Conduire avec souplesse : la sensibilité au vent latéral est augmentée et la stabilité du véhicule peut être modifiée.
Vérifier régulièrement la tenue et le bon serrage des barres de toit, au minimum avant chaque trajet.
Retirer les barres de toit aussitôt le transport terminé.

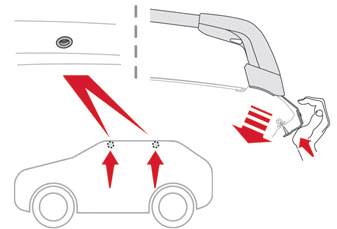

Pose directe sur pavillon
Les barres transversales doivent être fixées exclusivement aux quatre points d'ancrage situés sur le cadre de pavillon. Ces points sont masqués par les portes du véhicule lorsqu'elles sont fermées.
Les fixations des barres de toit comportent un goujon qu'il faut introduire dans l'orifice de chacun des points d'ancrage.
Pose sur barres longitudinales
Les barres transversales doivent être fixées au niveau des repères situés sur les barres longitudinales.
