Revue technique automobile Citroën C5: Incidence de la boite de vitesses automatique

Prestation

L’information délivrée par la sonde de température d’huile, implantée dans le bloc hydraulique de la boîte de vitesses Automatique permet au calculateur BVA de forcer la mise en marche du Groupe motoventilateur via le calculateur moteur pour refroidir l’huile de boîte de vitesses par l’intermédiaire de l’échangeur thermique.

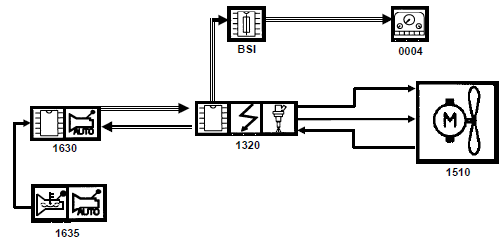

Synoptique

Incidence de la boite de vitesses automatique

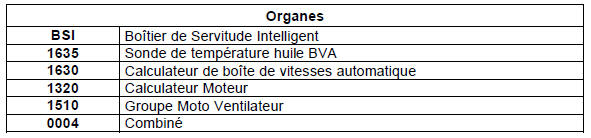

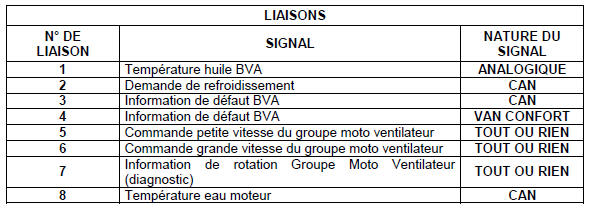

Légende :

• flèche simple : liaison filaire,
• flèche triple : liaison multiplexée.

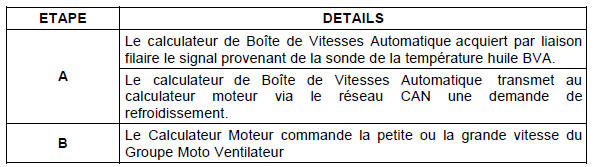

Description fonctionnelle

Mode dégradé

Une défaillance de la sonde de température d’huile bva provoque le fonctionnement suivant :

• Le calculateur bva prend comme consigne la valeur de la température d’eau moteur,
• Si la sonde de température d’eau moteur est défaillante, le calculateur bva prend comme consigne une valeur de température huile bva mémorisée par défaut.

Le calculateur BVA transmet sur le réseau CAN l’information de défaut BVA. Le BSI prend cette information pour la transmettre au combiné via le réseau VAN CONFORT.

Une perte de communication entre le réseau CAN et le calculateur BVA provoque le fonctionnement du Groupe Moto Ventilateur en petite vitesse.
