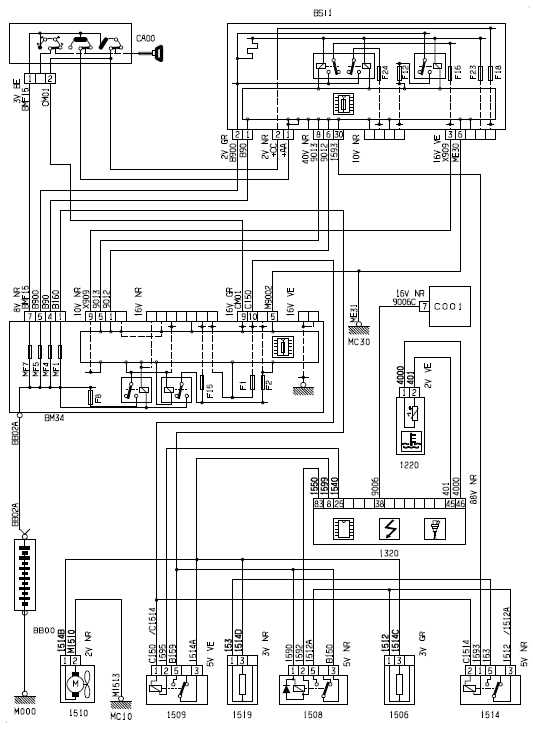

Schema electrique – refroidissement moteur refri DW12
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur antivol
M000 - Masse
MC10 - Masse
MC30 - Masse
1220 - Capteur température eau moteur
1320 - Calculateur contrôle moteur
1506 - Résistance bi vitesse moto ventilateur
1508 - Relais alimentation moto ventilateur petite vitesse
1509 - Relais alimentation moto ventilateur grande vitesse
1510 - Moto ventilateur
1514 - Relais alimentation moto ventilateur moyenne vitesse
1519 - Résistance 2 bi vitesse moto ventilateur
