Revue technique automobile Citroën C5: Schema electrique

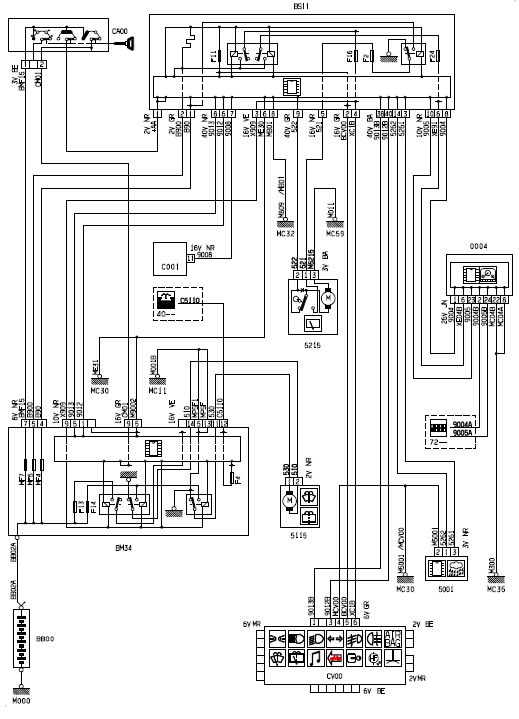

Revue technique automobile Citroën C5 / Essuyage / Lavage / Schema electrique

ESSUYAGE – LAVAGE AV

 Essuyage – Lavage AV
 Essuyage – Lavage AV

ESSUYAGE – LAVAGE AR

 Essuyage – Lavage AR
 Essuyage – Lavage AR

Nomenclature

BB00 - Batterie

BM34 - Boîtier de servitude moteur 34 fusibles

BSI1 - Boîtier de servitude intelligent

C001 - Connecteur diagnostic

CA00 - Contacteur antivol

CV00 - Module de commutation sous volant (COM2000)

M000 - Masse

MC11 - Masse

MC14 - Masse

MC30 - Masse

MC32 - Masse

MC35 - Masse

0004 - Combiné

5001 - Capteur de pluie

5015 - Moteur essuie-vitre avant

5115 - Pompe lave vitre avant/arrière

5215 - Moteur essuie-vitre arrière

40 - - - Fonction information eau moteur, eau divers et génération courant

72 - - - Fonction ordinateur de bord - montre

    Lave vitre
    La position du commutateur de lave-vitre est interprétée par le module de commutation sous volant de direction, l'information est envoyée au BSI par le réseau VAN CAR1. ...
