Prestation
Pour le refroidissement du condenseur, la fonction B.R.A.C. (Besoin de refroidissement Associé à la Réfrigération) interne au calculateur moteur fournit à la fonction F.R.I.C. une consigne de vitesse, selon la pression du circuit de réfrigération.
Le capteur de pression linéaire, implanté sur le condenseur, fournit une tension proportionnelle à la pression du circuit de réfrigération.

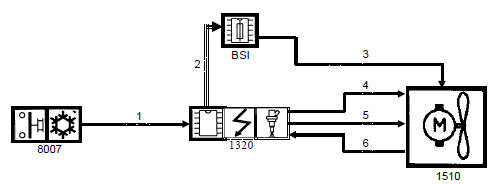

Synoptique
Incidence de la climatisation

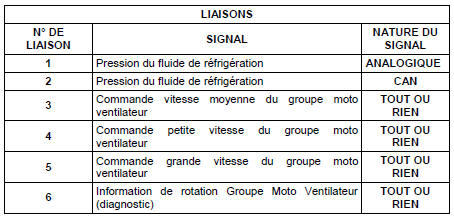

Légende :
Description fonctionnelle
ETAPE |
DETAILS |
A |
Le calculateur Moteur acquiert par liaison filaire le signal provenant du capteur de pression linéaire |
Le calculateur Moteur Transmet sur le réseau CAN la pression du circuit de réfrigération | |
B |
pression > 10 bars le Calculateur Moteur commande la petite vitesse du Groupe Moto Ventilateur |
PRESSION > 17 bars le BSI commande la moyenne vitesse du Groupe Moto Ventilateur. |
|
PRESSION > 22 bars le Calculateur Moteur commande la grande vitesse du Groupe Moto Ventilateur |

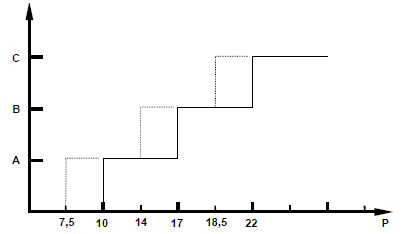

Trait continu : seuils d’enclenchement des vitesses du GMV
Trait pointillé : : seuils de désenclenchement des vitesses du GMV
Mode dégradé
Une défaillance du capteur de pression du circuit de réfrigération provoque les actions suivantes :
Le groupe Moto Ventilateur n’est plus fonctionnel pour les besoins de refroidissement associés à la réfrigération.
