Synoptique

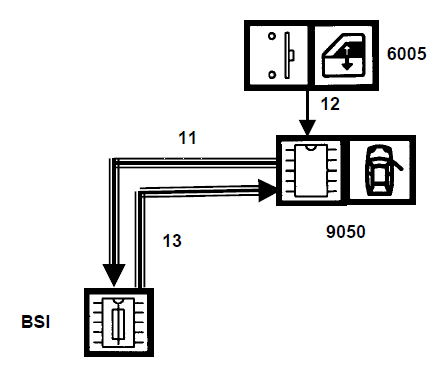

Synoptique gestion de la vitre avant passager

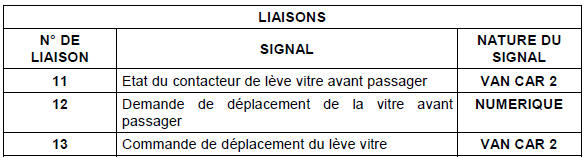

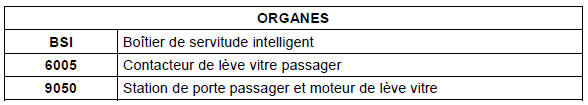

Légende :
Description fonctionnelle
|
DESCRIPTION FONCTIONNELLE |
| Une commande sur le contacteur de lève vitre génère un message numérique (sur deux bits) représentatif de la commande souhaitée |
| La station de porte analyse le message numérique et transmet un message multiplexé à la BSI de la commande souhaitée |
| Le BSI retransmet à la station de porte un message multiplexé pour que la vitre avant soit actionnée |
| La station de porte actionne le moteur de lève vitre |
Gestion des vitres avant depuis la platine de commande conducteur
Gestion des vitres arriere depuis la platine de commande conducteurIndicateur de temperature d’huile
Mode nominal
L’indicateur de température d’huile indique au conducteur la
température
du lubrifiant moteur, à l’aide d’un système à aiguille.
La température d’huile est convertie en angle d’aiguille selon le schéma
suivant ...
Lave vitre
La position du commutateur de lave-vitre est interprétée par le module de
commutation sous volant de direction, l'information est envoyée au BSI par le
réseau VAN CAR1.
Il n'existe qu'un seul moteur de pompe lave vitre pour l'arrière et l'avant,
suivant le sens ...
Boîtier de contrôle (mode 2)
POWER
Vert : liaison électrique établie ; la charge
peut être effectuée.
CHARGE
Vert clignotant : charge en cours ou
préconditionnement thermique activé.
Vert fixe : charge terminée.
FAULT
Rouge : anomalie ; charge non autorisée
ou à arrêter immédiatement. Vérifier que le ...
