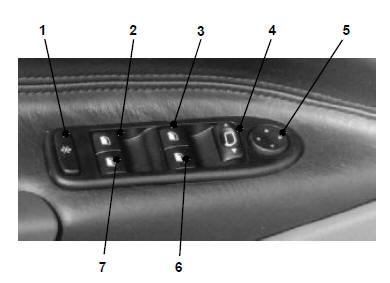

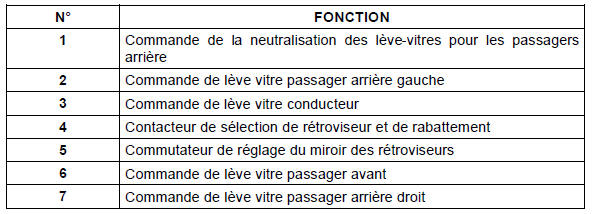

Description de la platine de porte conducteur
La porte
du conducteur
Nota : Lorsque le démarreur est actionné les déplacements en mode manuel sont stoppés. Les déplacements en mode séquentiel vont jusqu’à leur terme. Toute nouvelle commande n’est pas prise en compte lorsque le démarreur est actionné
Synoptique

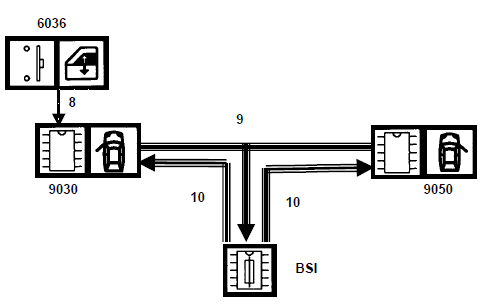

Synoptique gestion des vitres avant

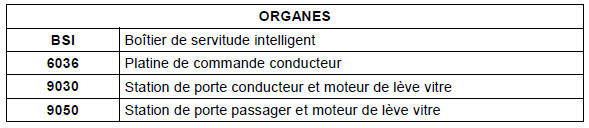

Légende :
Description fonctionnelle
DESCRIPTION FONCTIONNELLE |
Une commande sur l’un des contacteurs de lève vitre génère un niveau de tension unique par commande |
La station de porte détecte le niveau de tension et émet vers le BSI un message multiplexé de la commande souhaitée |
Le BSI retransmet à la station de porte un message multiplexé pour que la vitre avant soit actionnée |
La station de porte actionne le moteur de lève vitre |
Caisse
Structure
La structure de ce véhicule est conçue de façon à répondre aux normes de
chocs
avant et arrière les plus exigeantes.
La structure est constituée de zones renforcées ou de zones à déformation
programmées ...
Schema electrique air bag
Schema electrique AIR Bag
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur antivol
CV00 - Module de commutation sous volant (COM2000)
M000 - Masse
MC11 - M ...
Synoptique
Synoptique
Légende :

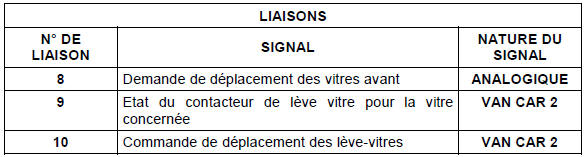

flèche simple : liaison filaire,
flèche triple : liaison multiplexée.
(*) : selon versions et pays ...
