PREAMBULE

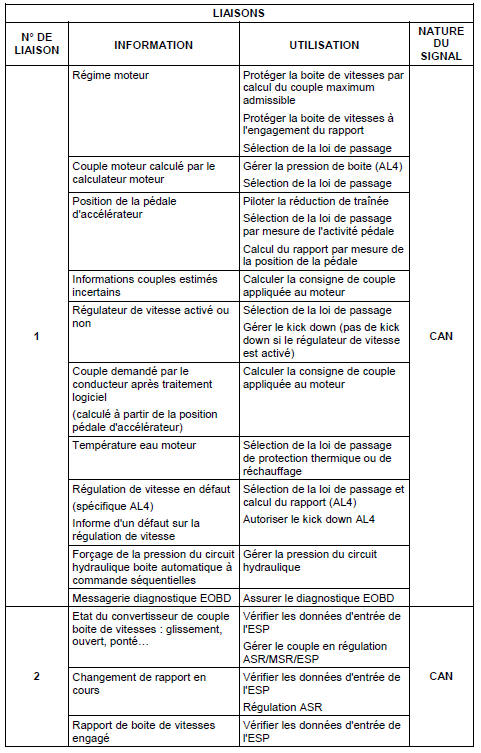

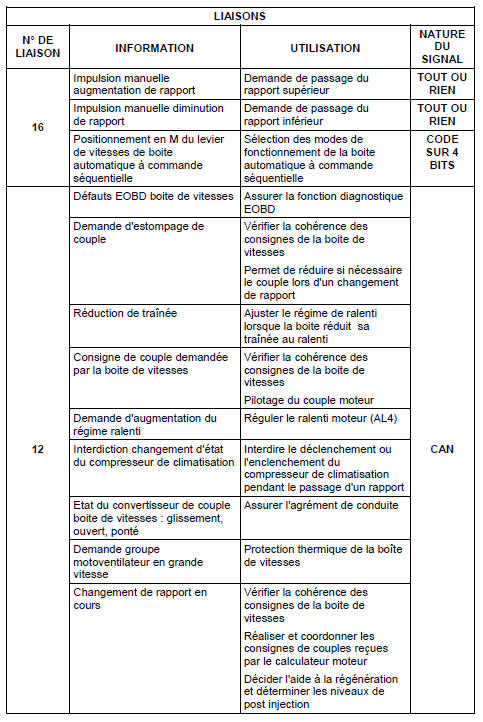

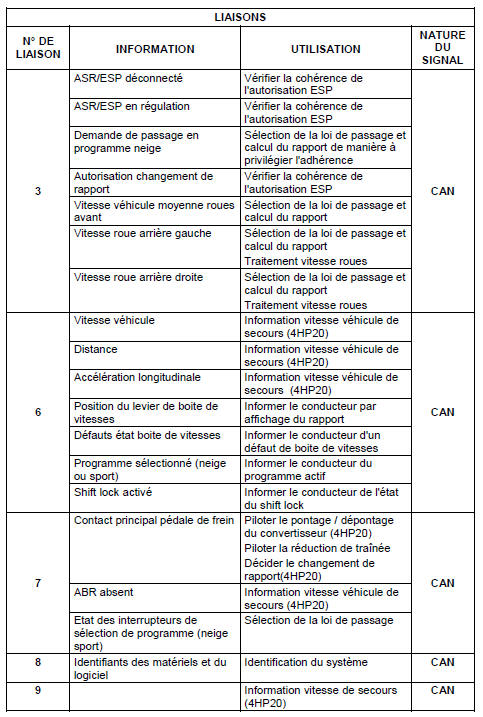

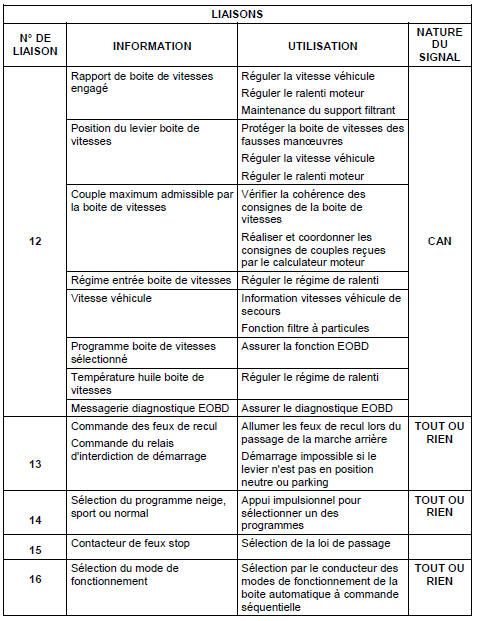

Ce principe de fonctionnement décrit le fonctionnement de la commande séquentielle de boite automatique à commande séquentielle. Il décrit également les informations échangées avec le calculateur de boite de vitesses. La commande de boite de vitesses est identique pour les boites de vitesses, 4 HP20 et AL4, montées sur le véhicule.

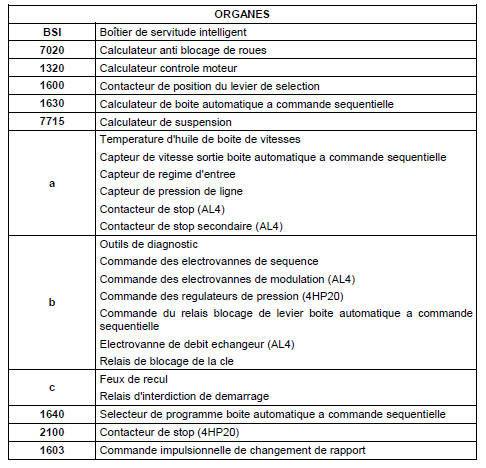

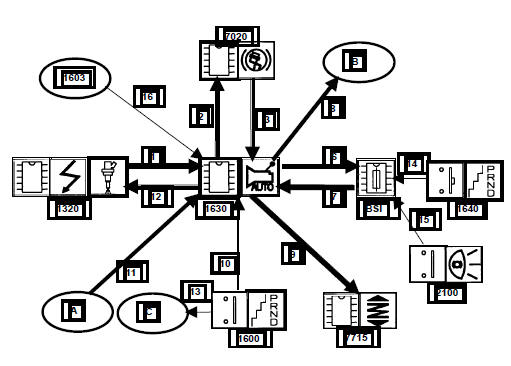

SYNOPTIQUE
Commande de boite de vitesse automatique
