(Selon pays de commercialisation)
Ce dispositif amovible évite l'accumulation de neige au niveau du ventilateur de refroidissement du radiateur.
En cas de difficulté pour le montage / démontage
Faire appel au réseau CITROËN ou à un atelier qualifié.
Avant toute manipulation, s'assurer que le moteur et le ventilateur sont à l'arrêt.
Il est impératif de le retirer en cas de :
- Température extérieure supérieure à 10 ºC.
- Remorquage.
- Vitesse supérieure à 120 km/h.

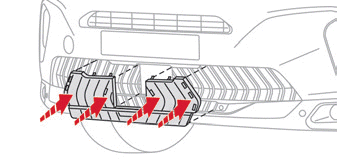

Montage

► Placer l'écran contre la calandre du pare-chocs.
► Clipper l'écran.
► Vérifier le bon maintien de l'écran en appuyant sur son pourtour.

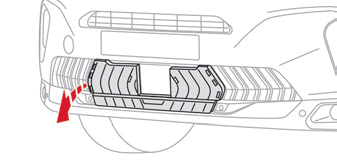

Dépose

► Déclipper l'écran avec les doigts ou un outil.
