Revue technique automobile Citroën C5: Gestion des vitres arriere depuis la platine de commande conducteur

Revue technique automobile Citroën C5 / Leve-vitres / Principe de fonctionnement / Gestion des vitres arriere depuis la platine de commande conducteur

Important : Les contacteurs de la platine de porte conducteur sont prioritaires pour commander les lève-vitres arrière. Une commande séquentielle par les contacteurs de la platine de porte conducteur peut être interrompue par les contacteurs arrière.

Synoptique

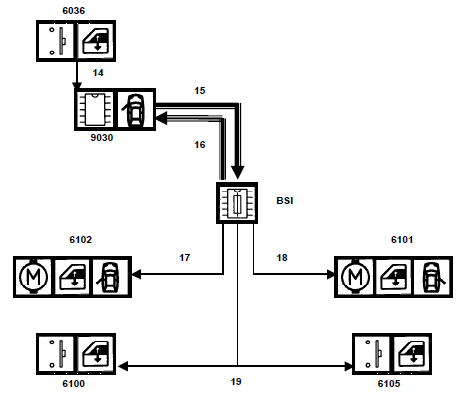

Synoptique gestion des vitres arriere depuis la platine de commande conducteur

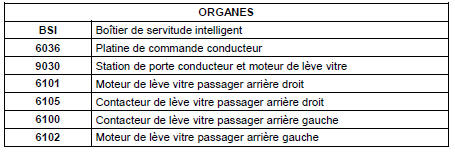

Légende :

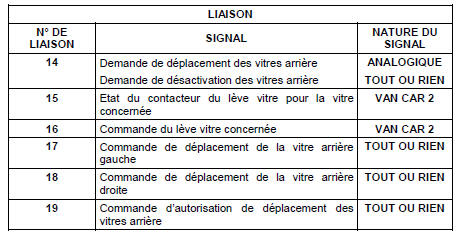

Description fonctionnelle

Description fonctionnelle

DESCRIPTION FONCTIONNELLE

Une commande sur l’un des contacteurs de lève vitre génère un niveau de tension unique par commande
La station de porte détecte le niveau de tension et émet vers le BSI un message multiplexé de la commande souhaitée
Le BSI coupe la commande de neutralisation des lève vitres arrière. Le témoin d’autorisation s’éteint.
Le BSI commande le mouvement de la vitre

Neutralisation des lève-vitres arrière

Un interrupteur intégré dans la platine de commande du conducteur autorise ou non l’utilisation des lève-vitres arrière.

La station de porte réalise l’acquisition de la commande de neutralisation des lève vitres arrière. La station de porte transmet au BSI un message d’autorisation ou d’interdiction des lève-vitres arrière.
