PREAMBULE

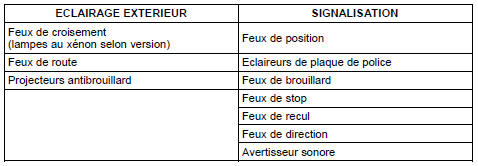

Les fonctions éclairage extérieur et signalisation assurent la gestion du fonctionnement de différents organes :
L’allumage ou l’extinction des feux s’effectue de l’une des manières suivantes :

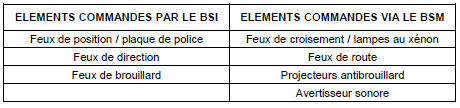

La demande d’allumage ou d’extinction est reçue par le BSI qui commande les éléments cités dans le tableau ci-dessous :
Nota : Les feux de recul et les feux de stop sont actionnés directement par leurs contacteurs respectifs. L’information sur l’état des contacteurs est acquise par le BSI.
Schema electrique
ECRAN MONOCHRAME
Ecran monochrame
ECRAN COULEUR
Ecran couleur
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur antivol
...
Mode "Conduite de nuit"
Le mode "conduite de nuit" consiste à éclairer uniquement certaines
zones du
combiné, afin de limiter la fatigue visuelle du conducteur.
Seuls le tachymètre et l’afficheur à cristaux liquides restent éclairés
par la
valeur ...
Modes degrades
Protection en cas de surtension
Si la tension batterie est supérieure ou égale à 15 volts, le dégivrage est
neutralisé.
Dépassement du seuil de 15 volts intervenant avant 6 minutes de
fonctionnement du dégivrage
Le BSI ne commande pas l’extinct ...
