Revue technique automobile Citroën C5: Synoptique de la fonction signalisation

Synoptique de la fonction eclairage exterieur

Synoptique de la fonction eclairage exterieur Légende : flèche simple : liaison filaire, flèche triple : liaison multiplexée. ...

Description du commutateur d’eclairage

 Commutateur d’eclairage FONCTIONNEMENT DES FEUX SELON LA POSITION DE LA CLE RECAPITULATIF DES ALIMENTATIONS, COMMANDES, AFFICHAGES, BRUITEURS ...

D'autres materiaux:

Bien surveiller
Combiné Bien surveiller combiné Jauge à carburant et témoin de mini carburant. Information du Limiteur/Régulateur de vitesse. Température du liquide de refroidissement. Indicateur de vitesse. Écran du combiné. Compteur kil ...

Appel de phares
Synoptique : fonction appel de phares  Fonction appel de phares Légende : flèche simple : liaison filaire, flèche triple : liaison multiplexée. Description fonctionnelle : fonction appel de phares ...

Feux de detresse

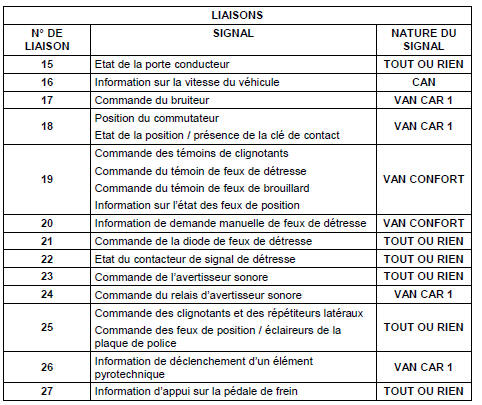

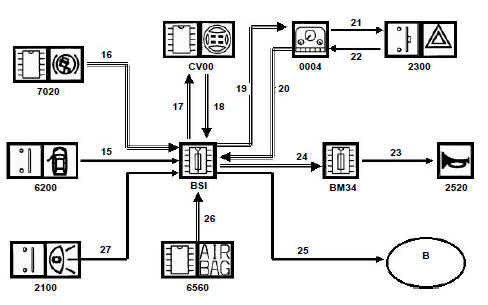

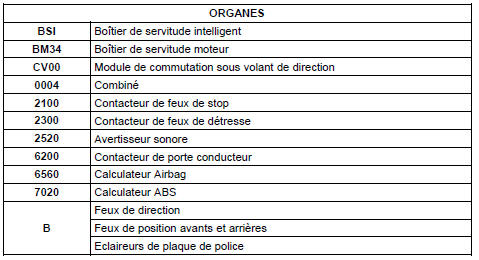

Synoptique : fonction feux de détresse  Fonction feux de détresse Légende : flèche triple : liaison multiplexée, flèche simple : liaison filaire. ETAPE DETAILS 1 Action du conducteur sur le contacteur de sign ...
