Revue technique automobile Citroën C5: Le boitier de servitude moteur

Le Boîtier de Servitude Moteur commande les relais de puissance du véhicule sur ordre du Boîtier de Servitude Intelligent via le réseau VAN CAR 1. Le Boîtier de Servitude Moteur est situé sous le capot moteur, sur le passage de roue avant gauche dans la boîte froide.

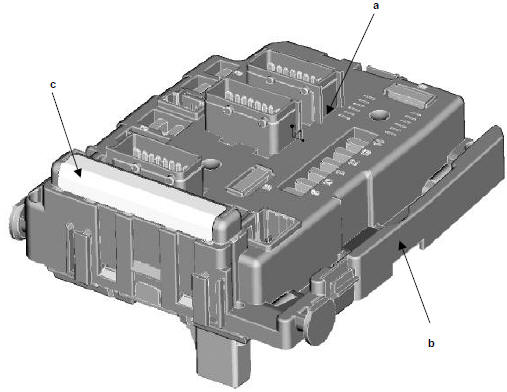

Le Boîtier de Servitude Moteur est constitué de deux modules associés :

Représentation :

 Boîtier de Servitude moteur
 Boîtier de Servitude moteur

Légende :

  1.  module 2
  2. module 1
  3. étiquette d’identification produit

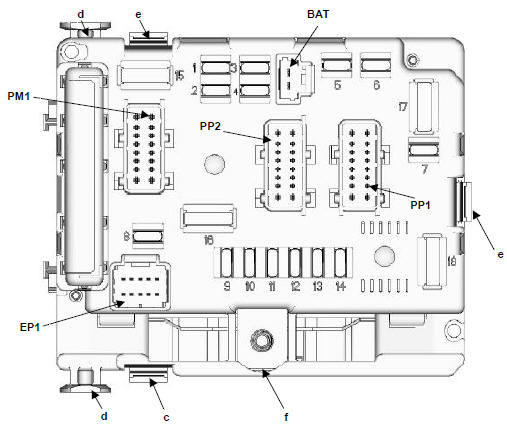

Boîtier de servitude Moteur : Vue de dessus (module 2)

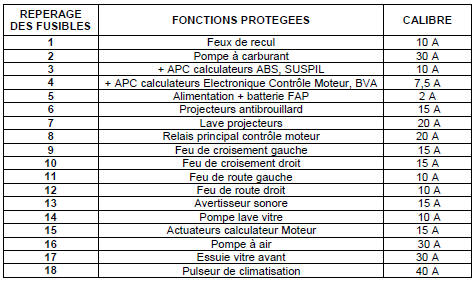

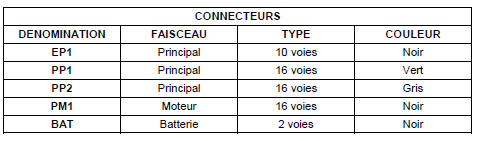

Important : Repérage mécanique, différent de la dénomination du fusible
