Synoptique de la fonction eclairage exterieur

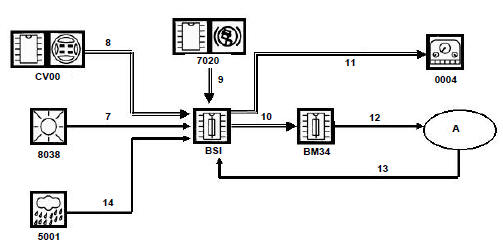

Synoptique de la fonction eclairage exterieur

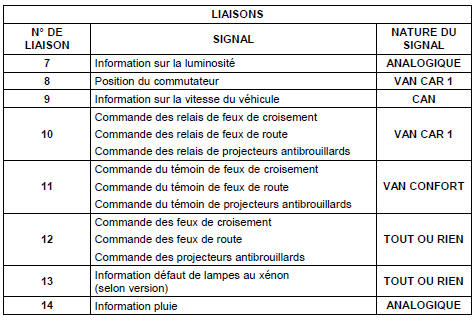

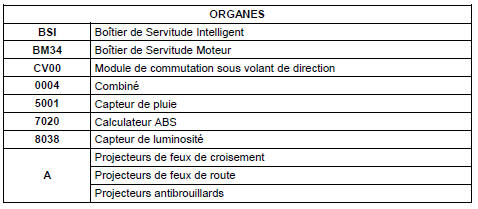

Légende :
