Revue technique automobile Citroën C5: Lampes AU xenon avec correcteur dynamique de site projecteur
Le véhicule peut être équipé de feux de croisement à lampes au xénon.
Avantages des lampes au xénon :
- largeur de champ de vision doublée,
- meilleure perception latérale sur route sinueuse,
- niveau de performance de l’éclairage nocturne supérieure,
- amélioration de la visibilité en position feux de croisement, sans éblouir les véhicules arrivant en sens inverse.
Les lampes au xénon ne contiennent pas de filament.
La lumière de ces lampes est générée à partie de deux électrodes dans une ampoule de quartz comprenant un gaz à pression élevée (Xénon).

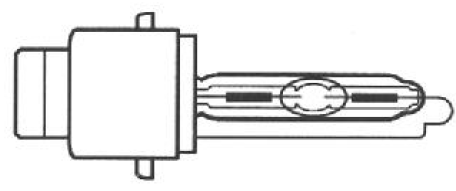

Ampoule de quartz
Une lampe au xénon a une durée de vie 4 fois supérieure à celle d’une lampe à incandescence.
Le système d’allumage d’une lampe au xénon se compose :
- d'une lampe D2R,
- d'un projecteur intégrant le correcteur lié au ballast de lampe et le boîtier de gestion.
Les véhicules équipés de lampes au xénon sont équipés de correcteurs dynamique de site projecteurs et de lave projecteurs.
Attention : Il est nécessaire de débrancher
la batterie avant toute opération
de :
|
Le système de correction permet lors d’une variation de l’assiette du véhicule, de conserver constant le rabattement du faisceau par rapport à la valeur de réglage initiale réalisée en usine ou dans le réseau après-vente.
Le système de correction est composé :
- d’un actionneur par projecteur intégrant un moteur pas à pas,
- de l’électronique de gestion implanté à l’arrière du projecteur.
Nota : Un véhicule équipé de lampes au xénons n’est pas équipé de projecteurs antibrouillard
ALLUMAGE AUTOMATIQUE DES FEUX DE DETRESSE
La fonction allumage automatique des feux de détresse améliore la sécurité en signalant automatiquement les fortes décélérations ou les accidents.
La fonction allumage automatique des feux de détresse s’effectue en fonction des paramètres suivants :
- fortes décélérations,
- chocs (déclenchement d’un élément pyrotechnique).
