Citroen C5 Aircross (2017- 2024) - Manuel du proprietaire: Boîtier de contrôle (mode 2)

Informations pratiques

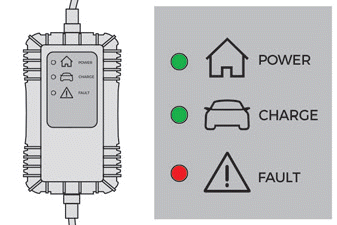

POWER

Vert : liaison électrique établie ; la charge peut être effectuée.

CHARGE

Vert clignotant : charge en cours ou préconditionnement thermique activé.

Vert fixe : charge terminée.

FAULT

Rouge : anomalie ; charge non autorisée ou à arrêter immédiatement. Vérifier que les branchements sont corrects et que l'installation électrique ne présente pas de défaut.

Si le voyant ne s’éteint pas, consulter le réseau CITROËN ou un atelier qualifié.

Au branchement du câble de charge sur la prise domestique, tous les voyants s’allument pendant un instant.

Si aucun voyant ne s'allume, vérifier le disjoncteur associé à la prise domestique :

- Si le disjoncteur s'est coupé, contacter un professionnel pour vérifier la compatibilité de l'installation électrique et/ou la réparer.

- Si le disjoncteur ne s'est pas coupé, ne plus utiliser le câble de charge et contacter le Réseau CITROËN ou un atelier qualifié.

Étiquette du boîtier de contrôle - Recommandations

Se référer au guide d'utilisation avant usage.

Informations pratiques

1. L'utilisation incorrecte de ce câble de charge peut entraîner un incendie, des dommages matériels, des blessures graves ou la mort par électrocution !

2. Toujours utiliser une prise électrique correctement raccordée à la Terre et protégée par un interrupteur différentiel 30 mA.

3. Utiliser toujours une prise électrique protégée par un disjoncteur adapté à l'ampérage du circuit électrique.

4. La prise électrique, la fiche électrique et les câbles ne doivent pas supporter le poids du boîtier de contrôle.

5. Ne jamais utiliser ce câble de charge s'il est défectueux ou présente un quelconque dommage.

6. Ne jamais tenter de réparer ou d'ouvrir ce câble de charge. Aucune pièce n'est réparable : remplacer le câble de charge s'il est défectueux.

7. Ne jamais immerger ce câble de charge dans l'eau.

8. Ne jamais utiliser ce câble de charge avec une rallonge, une prise multiple, un adaptateur de conversion ou sur une prise électrique endommagée.

9. Ne pas débrancher la fiche murale pour arrêter la charge.

10. Stopper immédiatement la charge par le verrouillage puis déverrouillage avec la clé à télécommande du véhicule si le câble de charge ou la prise murale deviennent brûlants au toucher.

11. Ce câble de charge comporte des pièces pouvant produire des arcs électriques ou des étincelles : ne pas exposer à des vapeurs inflammables.

12. N'utiliser ce câble de charge qu'avec des véhicules de la marque CITROËN.

13. Ne jamais brancher ni débrancher la fiche murale avec les mains mouillées.

14. Ne pas forcer sur le connecteur s'il est verrouillé dans le véhicule.

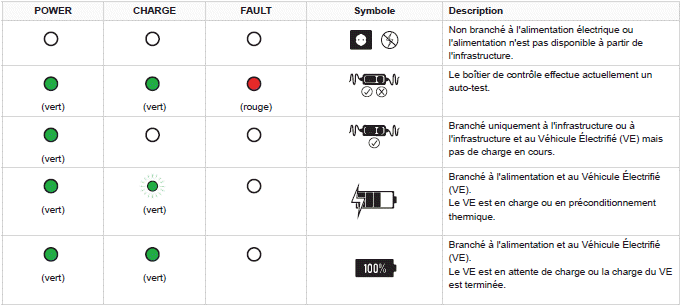

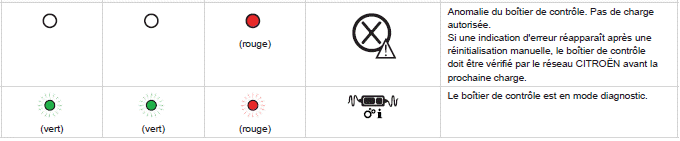

Étiquette du boîtier de contrôle - États des voyants

Informations pratiques

Informations pratiques

Informations pratiques

Informations pratiques

Informations pratiques

Procédure de réinitialisation manuelle

Le boîtier de contrôle peut être réinitialisé en débranchant simultanément le connecteur de charge et la fiche murale.

Ensuite, rebrancher en premier la fiche murale. Pour plus d'informations, se reporter au manuel d'utilisation.
