Citroen C5 Aircross (2017- 2024) - Manuel du proprietaire: Charge de la batterie de traction (Hybride rechargeable)

Pour une charge complète, suivre la procédure de charge sans l'interrompre, jusqu'à son arrêt automatique. La charge peut être immédiate (par défaut) ou différée.

Le paramétrage de la charge différée se fait via la tablette tactile ou l'application MyCitroën App.

Au branchement du véhicule, les informations suivantes s'affichent au combiné :

- État de charge de la batterie de traction (%).

- Autonomie restante (km ou miles).

- Temps de charge estimé (le calcul peut prendre quelques secondes).

- Vitesse de charge (km ou miles acquis par heure).

Après la mise en veille du combiné, il est possible de ré-afficher ces informations en déverrouillant le véhicule ou en ouvrant une porte.

L'avancement de la charge peut également être suivi via l'application MyCitroën App.

Pour plus d'informations sur les Fonctionnalités disponibles à distance, se reporter à la rubrique correspondante.

Faible charge / Conduite

Conduire lorsque le niveau de charge de la batterie de traction est trop bas peut causer une immobilisation du véhicule et entraîner des accidents ou de graves blessures.

TOUJOURS s’assurer que le niveau de charge de la batterie de traction est suffisant.

Faible charge / Stationnement

Si la température extérieure est négative, il est recommandé de ne pas stationner votre véhicule à l'extérieur plusieurs heures avec un niveau de charge bas (inférieur à 20 %).

Véhicule immobilisé plus d’1 mois

En cas de non-utilisation du véhicule pendant une longue période (plus de 4 semaines) sans la possibilité de le recharger au redémarrage, la décharge automatique peut rendre impossible le redémarrage si le niveau de charge de la batterie de traction est bas ou très bas, spécialement à des températures ambiantes négatives.

Se reporter à la rubrique Batteries d'accessoires (Hybride rechargeable) pour la procédure de débranchement des batteries.

Précautions

Les véhicules hybrides rechargeables ont été développés en respectant les recommandations relatives aux limites de champs électromagnétiques maximales établies par l’ICNIRP (International Commission on Non- Ionizing Radiation Protection - 1998 Guidelines).

Porteur d'un pacemaker ou équivalent, se renseigner auprès d'un médecin sur les précautions à prendre et à respecter ou auprès du fabricant de l’appareil électro-médical implanté que son fonctionnement est garanti dans un environnement respectant les recommandations de l’ICNIRP.

En cas de doute, pendant la charge, ne pas rester à l'intérieur ni à proximité du véhicule, du câble de charge ou encore du boîtier de charge, même pour une courte durée.

Avant la charge

Selon le contexte :

► Faire vérifier par un professionnel que l'installation électrique à utiliser est aux normes et compatible avec le véhicule.

Pour plus d'informations, s'adresser au réseau CITROËN ou à un atelier qualifié.

Pendant la charge

Par sécurité, le moteur ne démarre pas si le câble de charge est branché sur le connecteur du véhicule. Un avertissement s'affiche dans le combiné.

Charge en cours, le déverrouillage du véhicule entraîne l'arrêt de la charge.

Sans action sur un des ouvrants (porte ou coffre) ou sur le pistolet de charge, le véhicule se reverrouille au bout de 30 secondes et la charge reprend automatiquement.

Ne jamais intervenir sous le capot :

- Certaines zones restent très chaudes même 1 heure après la fin de la charge - Risque de brûlure ! - Le ventilateur peut se mettre en marche à tout moment - Risque de coupure ou d'étranglement !

Après la charge

Vérifier la fermeture de la trappe de charge.

Ne pas laisser le câble branché sur la prise domestique - Risque de court-circuit ou d’électrocution en cas de contact ou d’immersion dans l’eau !

Procédure de charge

Branchement

► Vérifier avant la charge que le sélecteur de vitesses est en mode P et le contact coupé, sinon la charge est impossible.

► Appuyer sur l'arrière de la trappe de charge pour l'ouvrir et s'assurer de l’absence de tout corps étranger sur le connecteur de charge du véhicule.

Les guides lumineux dans la trappe s'allument en blanc.

Charge domestique (mode 2)

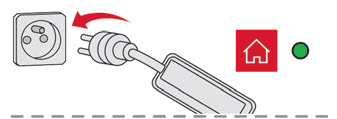

► Brancher d'abord le câble de charge côté boîtier sur la prise domestique.

Au branchement, tous les voyants du boîtier de contrôle s'allument, puis seul le voyant POWER reste allumé en vert.

► Retirer le couvercle de protection du pistolet de charge.

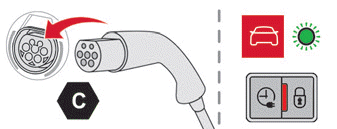

► Insérer le pistolet dans le connecteur de charge du véhicule.

Le début de la charge est confirmé par le clignotement vert des guides lumineux dans la trappe et le clignotement vert du voyant CHARGE sur le boîtier de contrôle.

Si ce n’est pas le cas, la charge n’a pas commencé ; reprendre la procédure en vérifiant que tous les branchements sont corrects.

L'allumage du voyant rouge dans la trappe indique le verrouillage du pistolet.

Charge accélérée (mode 3)

► Suivre les consignes d’utilisation du boîtier de charge accélérée (Wallbox).

► Retirer le couvercle de protection du pistolet de charge.

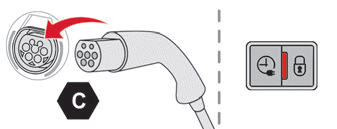

► Insérer le pistolet dans le connecteur de charge du véhicule.

Le début de la charge est confirmé par le clignotement vert des guides lumineux dans la trappe.

Si ce n’est pas le cas, la charge n’a pas commencé ; reprendre la procédure en vérifiant que tous les branchements sont corrects.

L'allumage du voyant rouge dans la trappe indique le verrouillage du pistolet.

Charge différée

Par défaut, l'heure de début de la charge différée est paramétrée sur minuit.

Selon équipement, cette heure peut être modifiée.

Réglages

Avec CITROËN Connect Nav

► Dans le menu Energy de l'écran tactile, choisir la page Charge.

► Définir l'heure de début de la charge.

► Appuyer sur OK.

Le paramétrage est mémorisé dans le système.

Avec CITROËN Connect Radio ou CITROËN Connect Nav

Le paramétrage de la charge différée s'effectue également à tout moment depuis un smartphone via l'application MyCitroën App.

Pour plus d'informations sur les Fonctionnalités disponibles à distance, se reporter à la rubrique correspondante.

Activation

► Après avoir effectué le paramétrage de la charge différée, brancher le véhicule au matériel de charge souhaité.

► Dans la minute, appuyer sur ce bouton dans la trappe pour activer la charge différée (confirmé par l'allumage des guides lumineux en bleu).

Débranchement

Avant de débrancher le pistolet du connecteur de charge :

► Si le véhicule est verrouillé, le déverrouiller.

► Si le véhicule est déverrouillé, le verrouiller puis le déverrouiller.

Si le déverrouillage sélectif des portes est activé, appuyer 2 fois sur le bouton de déverrouillage de la télécommande pour débrancher le pistolet.

L'extinction du voyant rouge dans la trappe confirme le déverrouillage du pistolet.

► Dans les 30 secondes, retirer le pistolet de charge.

Charge domestique (mode 2)

La fin de la charge est indiquée par l'allumage fixe du voyant vert CHARGE sur le boîtier de contrôle et par l'allumage vert fixe des guides lumineux dans la trappe.

► Après débranchement, remettre le couvercle de protection du pistolet et refermer la trappe de charge.

► Débrancher le câble de charge côté boîtier de la prise domestique.

Charge accélérée (mode 3)

La fin de la charge est indiquée par le boîtier de charge accélérée (Wallbox) et par l'allumage vert fixe des guides lumineux dans la trappe.

► Après débranchement, raccrocher le pistolet sur le boîtier de charge et refermer la trappe de charge.
