Revue technique automobile Citroën C5: Schema

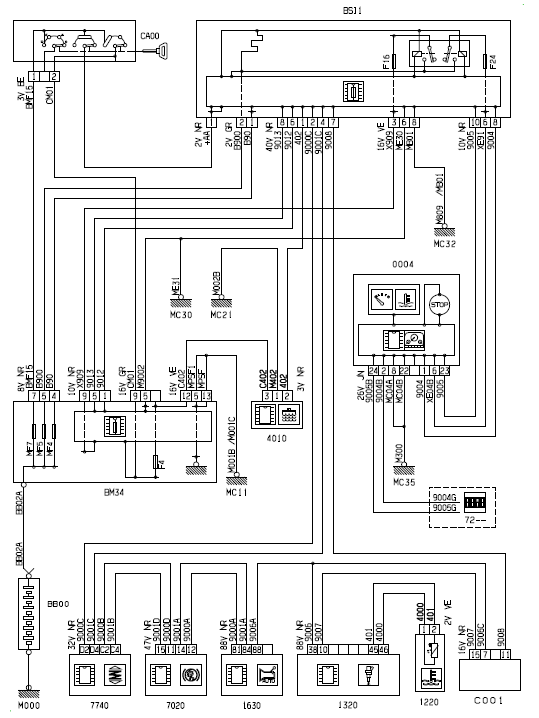

 Indication niveau et temperature d'eau pour DW 12
 Indication niveau et temperature d'eau pour DW 12

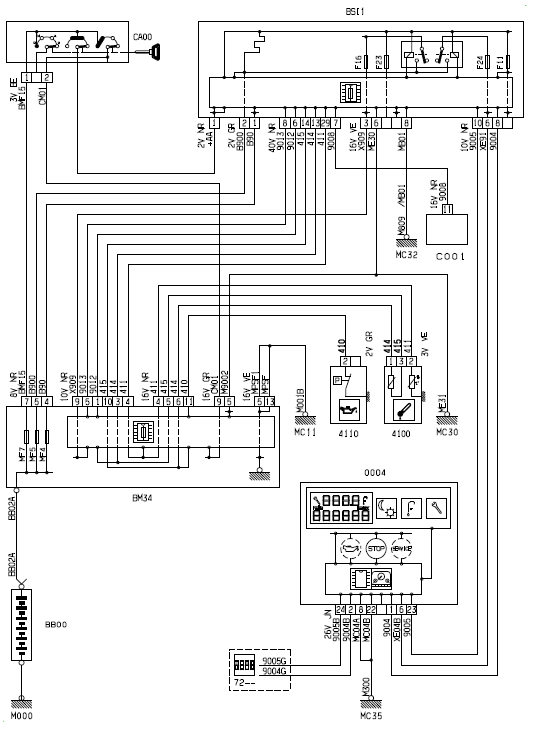

Indication niveau, temperature ET pression d'huile
Indication niveau, temperature ET pression d'huile

 Nomenclature

BB00 - Batterie

BM34 - Boîtier de servitude moteur 34 fusibles

BSI1 - Boîtier de servitude intelligent

C001 - Connecteur diagnostic

CA00 - Contacteur antivol

M000 - Masse

MC11 - Masse

MC21 - Masse

MC30 - Masse

MC32 - Masse

MC35 - Masse

0004 - Combiné

1220 - Capteur température eau moteur

1320 - Calculateur contrôle moteur

1630 - Calculateur BVA

4010 - Contacteur niveau eau moteur

4100 - Indicateur température + niveau huile moteur

4110 - Mano contact huile moteur

7020 - Calculateur antiblocage de roues

7740 - Bloc électrohydraulique suspension

72 - - - Fonction ordinateur de bord – montre
