Citroën C5

Revue technique automobile

Revue technique automobile Citroën C5: Module de commutation sous volant de direction

Revue technique automobile Citroën C5 / Multiplexage / Module de commutation sous volant de direction


Module de commutation sous volant de direction

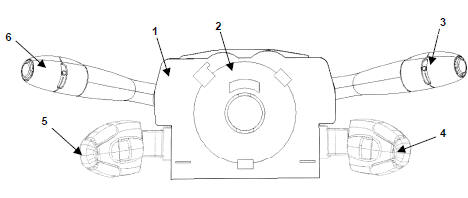

Le module de commutation sous volant de direction est un boîtier monobloc regroupant :

  •  le support combinateur (1),
  •  le contact tournant (2),
  •  le commutateur d’essuyage (3),
  •  la commande de système audio (4) (selon version),
  •  le commutateur de régulation de vitesse (5) (selon version),
  •  le commutateur d’éclairage (6).

Le module de commutation sous volant de direction effectue l’interface homme / machine pour les commandes de radio, de régulation de vitesse, d’essuyage et d’éclairage .

Le module de commutation sous volant de direction retransmet au BSI les actions de l’utilisateur via le réseau multiplexé VAN CAR 1.

Le Module de commutation sous volant de direction assure également les fonctions suivantes :

  •  pilotage du bruiteur intégré au support combinateur en fonction des demandes de son émis par le BSI,
  •  réception des messages HF en provenance du plip et des émetteurs de sousgonflage,
  •  communication avec le transpondeur pour l’antidémarrage codé,
  •  retransmettre les informations provenant du capteur d’angle volant.
