Revue technique automobile Citroën C5: Regulation par rapport a la temperature d’eau

Principe

La régulation par rapport à la température d’eau est discrète. Trois intervalles de température permettent le fonctionnement du Groupe Moto Ventilateur soit en petite vitesse, en vitesse moyenne ou en grande vitesse.

La sonde de température, implantée sur le boîtier de sortie d’eau, informe le calculateur moteur de la température du liquide de refroidissement moteur.

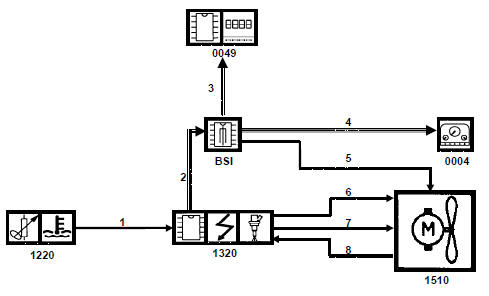

Synoptique


Regulation par rapport A la temperature d’eau

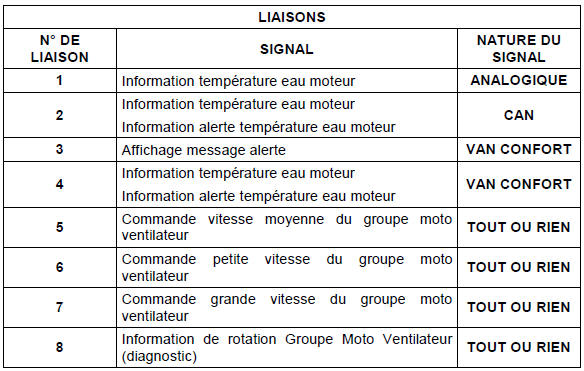

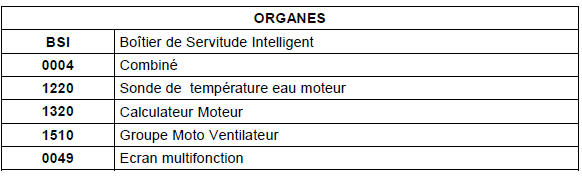

Légende :

Description fonctionnelle

Description fonctionnelle

ETAPE

DETAILS

1 Le calculateur Moteur acquiert par liaison filaire le signal provenant de la sonde de la température d’eau moteur.
Le calculateur Moteur transmet sur le réseau CAN les informations température d’eau moteur et alerte température d’eau moteur.
2 Si la température est comprise entre 94 et 97°.

le Calculateur Moteur commande au Groupe Moto Ventilateur la petite vitesse.

Si la température est comprise entre 98 et 101°.

le BSI commande au Groupe Moto Ventilateur la moyenne vitesse.

Si la température est comprise entre 102 et 105°.

le Calculateur Moteur commande au Groupe Moto Ventilateur la grande vitesse.

3 Le BSI diffuse l’information température d’eau moteur via le réseau VAN CONFORT.
Le BSI transmet l’information sur l’alerte de température d’eau moteur au combiné et l’écran Multifonction via le réseau VAN CONFORT.

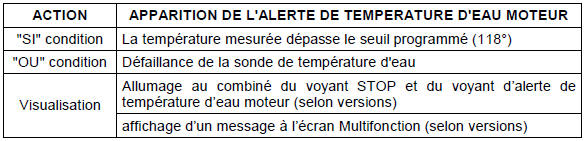

Alerte de température d’eau moteur

Mode dégradé

Mode dégradé

Une défaillance de la sonde température d’eau moteur provoque les actions suivantes :

Le groupe moto ventilateur
Calcul de la vitesse du groupe moto ventilateur Le calculateur moteur fixe la consigne de vitesse du moto ventilateur en fonction des paramètres suivants : température d’eau mesu ...

Incidence de la climatisation
Prestation Pour le refroidissement du condenseur, la fonction B.R.A.C. (Besoin de refroidissement Associé à la Réfrigération) interne au calculateur moteur fournit &agra ...
