Dispositif amovible permettant d’éviter l’aspiration de particules de neige, risquant d’obstruer le fi ltre à air.
Moteur Diesel HDi 160 FAP

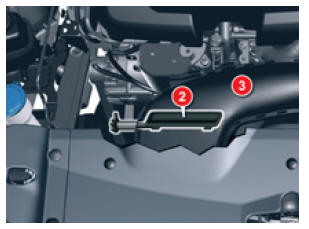

Moteur Diesel HDi 160 FAP En situation courante
Le volet 2 est en position horizontal dans le conduit d’air 3 .

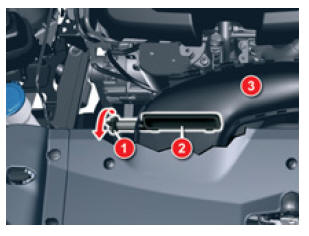

En situation neige
En situation neige
Pour revenir en situation courante, poussez la molette 1 avant de la tourner en sens inverse.
Moteur Diesel V6 HDi 240 FAP
En situation neige

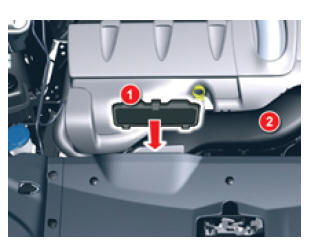

Moteur Diesel V6 HDi 240 FAP En situation neige
Glissez le défl ecteur 1 dans le conduit d’entrée d’air 2 et clippez.
N’oubliez pas de retirer la protection grand froid
:
|
Barres de toit
Écran grand froidGestion des vitres arriere depuis les contacteurs des passagers arriere
Synoptique
Synoptique gestion des vitres arriere depuis les contacteurs des passagers
arriere
Légende :
flèche simple : liaison filaire,
flèche triple : liaison multiplexée.
Description fonctionnelle
DESCRIPTION FONCTIONNELLE
...
Alimentation de sortie
L’alimentation de sortie sert à l’éclairage des autres panneaux de
commandes
et contacteur présents dans l’habitacle.
L’alimentation de sortie débite au maximum 1,5A sous 14V. La valeur
de la
tension dépend du niveau de luminosité choi ...
Synoptique de la fonction eclairage exterieur
Synoptique de la fonction eclairage exterieur
Légende :
flèche simple : liaison filaire,
flèche triple : liaison multiplexée.
...
