Affiche des informations sur le trajet en cours (autonomie, consommations, vitesse moyenne...).
Affichage des données au combiné
Avec combiné à cadrans

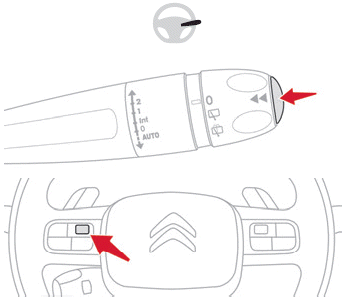

L'affichage des données de l'ordinateur de bord est sélectionné par appui sur l'extrémité de la commande d'essuie-vitre ou par la rotation de la molette située sur la gauche du volant.
Avec combiné numérique
L'affichage des données de l'ordinateur de bord est permanent lorsque le mode d'affichage "CONDUITE" ou "PERSONNEL" est sélectionné, selon version.м
Pour tous les autres modes d'affichage, un appui sur l'extrémité de la commande d'essuie-vitre fait apparaître ces données temporairement dans une fenêtre spécifique.
Affichage des différents onglets
► Appuyer sur le bouton situé à l'extrémité de la commande d'essuie-vitre pour afficher successivement les onglets suivants :
- Informations instantanées :
- Trajets "1" puis "2" :
Remise à zéro du trajet
► Lorsque le trajet désiré est affiché, appuyer plus de 2 secondes sur le bouton situé à l'extrémité de la commande d'essuie-vitre.
Les trajets "1" et "2" sont indépendants et d'utilisation identique.
Définitions
Autonomie
(km ou miles)
Nombre de kilomètres pouvant encore être parcourus avec le carburant restant dans le réservoir (en fonction de la consommation moyenne des derniers kilomètres parcourus).
Cette valeur peut varier suite à un changement de conduite ou de relief, modifiant fortement la consommation instantanée.
Lorsque l'autonomie est inférieure à 30 km, des tirets s'affichent.
Après un complément de carburant d'au moins 5 litres, l'autonomie est recalculée et s'affiche si elle dépasse 100 km.
L’affichage fixe de tirets à la place de chiffres en roulant indique un dysfonctionnement.
Consulter le réseau CITROËN ou un atelier qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg)
Calculée d'après les dernières secondes écoulées.
Cette fonction ne s'affiche qu'à partir de 30 km/h.
Consommation moyenne
(l/100 km ou km/l ou mpg)
Calculée depuis la dernière remise à zéro des données du trajet.
Vitesse moyenne
(km/h ou mph)
Calculée depuis la dernière remise à zéro des données du trajet.
Distance parcourue
(km ou miles)
Calculée depuis la dernière remise à zéro des données du trajet.
Compteur de temps du Stop & Start
(minutes / secondes ou heures / minutes) Si le véhicule est équipé de la fonction Stop & Start, un compteur de temps cumule les durées de mise en mode STOP au cours du trajet.
Le compteur de temps se remet à zéro à chaque mise du contact.
