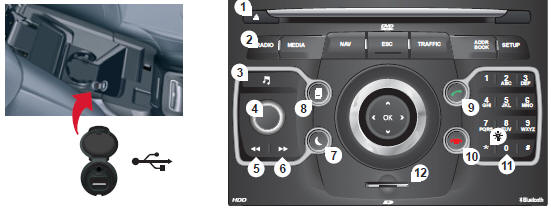

FAÇADE NaviDrive 3D
Façade navidrive 3D
Appui court : efface le dernier caractère.
Appui long : active la reconnaissance vocale.
Affi chage de la liste des stations par ordre alphabétique (bande FM) ou de fréquence (bande AM).
MEDIA : accès au Menu «Média» (CD audio, Jukebox, Entrée Auxiliaire).
Affi chage de la liste des pistes. Changement de source.
NAV : accès au Menu «Navigation» et affi chage des dernières destinations.
ESC : abandon de l’opération en cours.
Appui long : retour à l’affi chage principal.
TRAFFIC : accès au Menu «Trafi c» (fonction détaillée en rubriques 02 et 10).
ADDR BOOK : accès au Menu «Carnet d’adresses» (fonction détaillée en rubrique 10).
SETUP : accès au Menu «SETUP» (confi guration) (fonction détaillée en rubriques 02 et 10).
Appui long : couverture GPS.
Appui court : activation silence.
Sélection plage CD ou MP3 précédente.
Sélection plage CD ou MP3 suivante.
Connexion Bluetooth, accepter un appel entrant.
Raccrocher un appel en cours ou refuser un appel entrant, connexion Bluetooth.

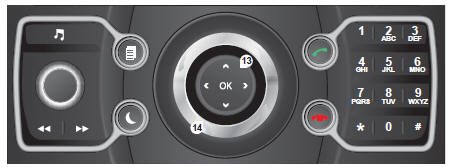

DÉSIGNATEUR NaviDrive 3D
Désignateur NaviDrive 3D
Avec affi chage de l’écran «RADIO» : sélection de la fréquence précédente / suivante.
Avec affi chage «MEDIA» : sélection de la piste précédente / suivante.
Avec affi chage «CARTE» ou «NAV» : déplacement horizontal de la carte.
Avec affi chage «RADIO» : sélection de la radio précédente / suivante de la liste.
Avec affi chage de l’écran «MEDIA» : sélection du dossier MP3.
Avec affi chage «CARTE» ou «NAV» : déplacement vertical de la carte.
Passage à la page suivante ou précédente d’un menu.
Déplacement sur le clavier virtuel affi ché.
Avec affi chage de l’écran «RADIO» : sélection de la radio précédente / suivante de la liste.
Avec affi chage de l’écran «MEDIA» : sélection de la piste CD ou MP3 précédente / suivante.
Avec affi chage «CARTE» ou «NAV» : zoom avant / arrière de la carte.
Déplacement du curseur de sélection d’un menu.
Asservissement du volume a la vitesse du vehicule (RD2 ET RT2
Uniquement)
Sur les autoradios RD2 et RT2, le volume sonore est fonction des 2
variables suivantes :
le pas de volume, gradué de 0 à 30, selon la demande de
l’utilisateur,
la vitesse du véhicule.
L'asservissement du volume à la vitesse du véhicule n ...
Principe de fonctionnement
FONCTIONS GEREES PAR L'ECRAN MULTIFONCTION A
FONCTIONS GEREES PAR L'ECRAN MULTIFONCTION B
Nota : En cas de débranchement de la batterie, les données
de l'ordinateur
de bord sont réinitialisées.
FONCTIONS GEREES PAR L'ECRAN MULTIFONCTION C
...
Schema electrique
Allumage automatique des feux
Allumage automatique des feux
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur antivol
CV00 - Module de commutation sous volan ...
