Manuel du conducteur Citroën C5 II: Rétroviseurs
Rétroviseurs
Rétroviseurs extérieurs
Équipés chacun d’un miroir réglable permettant la vision arrière latérale nécessaire aux situations de dépassement ou de stationnement. Ils peuvent également être rabattus.

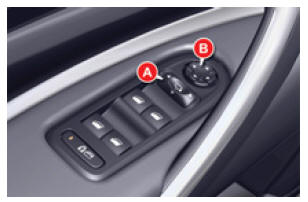

Réglage
Contact mis :
- placez la commande A à droite ou à gauche pour sélectionner le rétroviseur correspondant,
- déplacez la commande B dans les quatre directions pour effectuer le réglage,
- replacez la commande A en position centrale.
Les objets observés sont en réalité plus près qu’ils ne paraissent.
Prenez cela en compte pour apprécier correctement la distance avec les véhicules venant de l’arrière. Le dégivrage / désembuage des rétroviseurs extérieurs est associé à celui de la lunette arrière. |
Rabattement
- de l’extérieur ; verrouillez le véhicule à l’aide de la télécommande ou de la clé.
- de l’intérieur ; contact mis, tirez la commande A vers l’arrière.
Si les rétroviseurs sont rabattus avec la commande A, ils ne se déploieront pas au déverrouillage du véhicule. Il faut de nouveau tirer la commande A .
Déploiement
- de l’extérieur ; déverrouillez le véhicule à l’aide de la télécommande ou de la clé.
- de l’intérieur ; contact mis, tirez la commande A vers l’arrière.
En cas de modifi cation manuelle de la position, un appui long sur la commande A permet le ré-enclenchement du rétroviseur.
Le rabattement et le déploiement des rétroviseurs extérieurs à la télécommande peuvent être neutralisés par le réseau CITROËN.
Rétroviseur intérieur
Miroir réglable permettant la vision arrière centrale.
Comporte un dispositif anti-éblouissement utile en cas de faible luminosité.

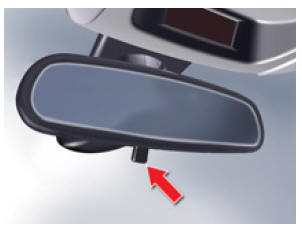

Modèle jour/nuit manuel
Rétroviseur intérieur
Réglage
- Réglez le rétroviseur pour bien orienter le miroir en position «jour».
Position jour / nuit
- Tirez le levier pour passer en position anti-éblouissement «nuit».
- Poussez le levier pour passer en position normale «jour».
Par mesure de sécurité, les rétroviseurs doivent être réglés pour réduire «l’angle mort».

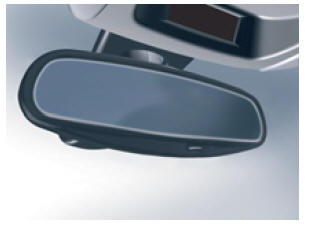

Modèle jour/nuit automatique
Modèle jour/nuit automatique
Grâce à un capteur, mesurant la luminosité provenant de l’arrière du véhicule, ce système assure automatiquement et progressivement le passage entre les utilisations jour et nuit.
Il comporte un dispositif anti-éblouissement qui assombrit le miroir du rétroviseur : cela permet de réduire la gêne du conducteur en cas de faisceau d’éclairage des véhicules qui le suivent, soleil...
Afi n d’assurer une visibilité optimale lors de vos manoeuvres, le miroir s’éclaircit automatiquement dès que la marche arrière est enclenchée.

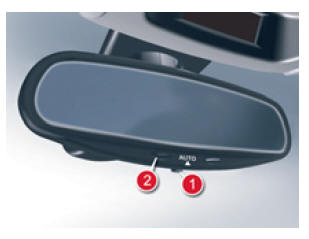

Modèle jour/nuit automatique
Dans les véhicules équipés de rétroviseurs extérieurs électrochromes, le système dispose d’un interrupteur marche/arrêt et d’un voyant qui lui est associé.
Marche
- Mettez le contact et appuyez sur l’interrupteur 1 .
Le voyant 2 s’allume et le miroir fonctionne en automatique.
Arrêt
- Appuyez sur l’interrupteur 1 .
Le voyant 2 s’éteint et le miroir reste dans sa défi nition la plus claire.
