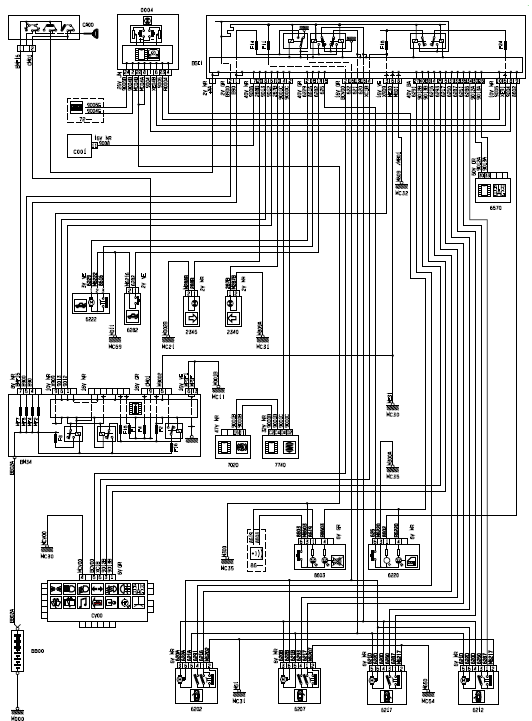

Schema electrique super condamnation
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur antivol
CV00 - Module de commutation sous volant (COM2000)
M000 - Masse
MC11 - Masse
MC21 - Masse
MC30 - Masse
MC31 - Masse
MC32 - Masse
MC35 - Masse
MC54 - Masse
MC59 - Masse
0004 - Combiné
2340 - Feux répétiteur latéral gauche
2345 - Feux répétiteur latéral droit
6202 - Ensemble serrure porte avant gauche
6207 - Ensemble serrure porte avant droite
6212 - Ensemble serrure porte arrière gauche
6217 - Ensemble serrure porte arrière droite
6220 - Contacteur de condamnation issues portes
6222 - Ensemble serrure coffre
6282 - Contacteur ouverture coffre
6570 - Boîtier sacs gonflables et prétentionneurs
7020 - Calculateur anti-blocage de roues
7740 - Bloc électrohydraulique suspension
8603 - Commutateur alarme anti-vol
86 - - - Fonction alarme anti-effraction
