Revue technique automobile Citroën C5: Direction

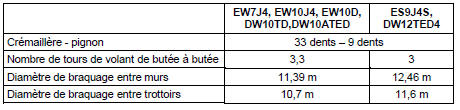

CARACTERISTIQUES
Le volant est réglable en hauteur et en profondeur.
2 types de direction :
- direction à assistance variable en fonction du régime moteur (pompe à débit chutant),
- direction à assistance variable en fonction de la vitesse du véhicule (pompe à débit constant).
DIRECTION A ASSISTANCE VARIABLE EN FONCTION DE LA VITESSE
Direction A assistance variable en fonction de la vitesse
La direction à assistance variable en fonction de la vitesse du véhicule est présente uniquement sur les motorisations ES9J4S.
La direction à assistance variable en fonction de la vitesse du véhicule utilise une pompe à débit constant.
La variation de l'assistance est gérée par le calculateur de suspension.
Plus la vitesse est élevée, plus l'assistance est importante (débit élevé).
Le calculateur de suspension acquiert la vitesse du véhicule sur le réseau CAN.

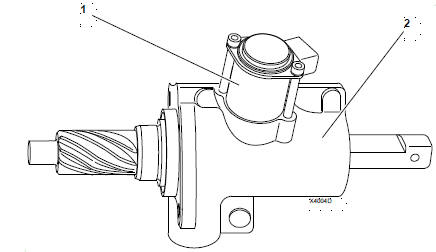

Le calculateur de suspension commande l'électrovanne placée sur la valve de direction (2) assistée permettant d’adapter le taux d’assistance de direction en fonction de la vitesse du véhicule.
