CIRCUIT D'AIR
Le filtre à air est de type “cartouche sèche” avec résonateur intégré. La périodicité d’échange est de 60 000 Km.
RESERVOIR A CARBURANT
Capacité essence : 66 litres
Capacité gazole : 68 litres

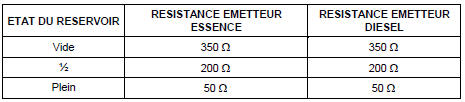

ENSEMBLE PUISAGE-JAUGEAGE

Contrôle de la pompe à carburant :
145 l/h maxi à P = 3,5 bars (*), une tension U = 13.5 V et une température extérieure T = 23°C.
(*) = 5 bars en EW10D.
280 l/h maxi à P = 2 bars, une tension U = 13.5 V et une température extérieure T = 23°C.
