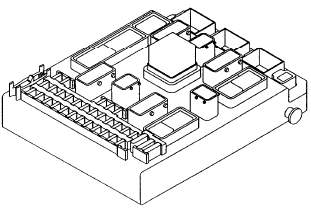

Boitier de servitude intelligent
Le Boîtier de Servitude Intelligent (BSI) est un calculateur qui intègre :
Le BSI sert d’interface entre les calculateurs connectés sur le réseau VAN et l’outil de diagnostic. Le BSI contribue à la gestion de l’énergie en commandant des modes de consommation réduite pour lui et les autres calculateurs multiplexés.
Principe de fonctionnement : multiplexage
Mode de mise en action d'équipements électriques, nécessitant une architecture électrique adaptée comportant un circuit unique reliant tous les composants.
Tous les messages envoyés sur ce circuit comportent une partie information " ou " commande " et une partie identification du destinataire.
Tous les composants reliés au circuit reçoivent le message mais seul le destinataire identifié peut le lire et être activé. Cet ensemble est supervisé par le BSI.
Le multiplexage induit des protocoles de communication aujourd'hui normé :
VAN (Vehicle Area Network)
CAN (Controller Area Network)
L'architecture associée génère un gain très important en complexité du faisceau et permet d'offrir au client de nouvelles prestations.
Architecture multiplexee du vehicule et
implantation des calculateurs
Module de commutation sous volant de directionCapteur de luminosite
Capteur de luminosite Citroën C5 II
Le capteur de luminosité (a) donne une information représentative de la
luminosité ambiante extérieure.
Le capteur de luminosité se compose des éléments suivants :
diode réceptrice de ...
Schema electrique super condamnation
Schema electrique super condamnation
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur antivol
CV00 - Module de commutation sous volant (COM2000)
M000 - Mass ...
Refroidissement
Véhicule sans réfrigération
(*) = avec boite de vitesses automatique
Véhicule avec réfrigération
(*) = avec boîte de vitesses automatique
(*) = 11,7 litres avec chauffage additionnel (selon version)
Important : L ...
