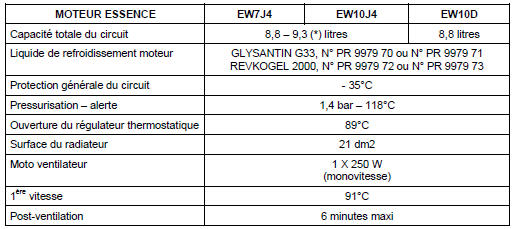

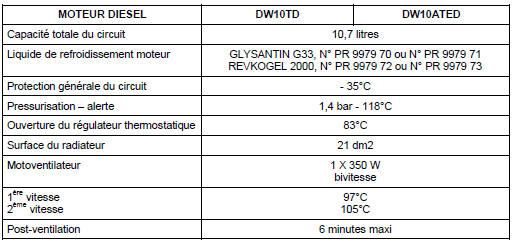

Véhicule sans réfrigération
(*) = avec boite de vitesses automatique

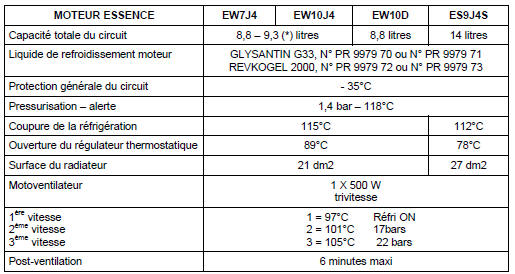

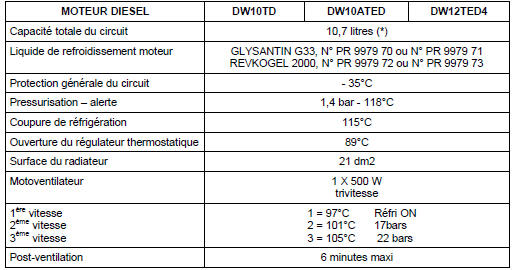

Véhicule avec réfrigération
(*) = avec boîte de vitesses automatique
(*) = 11,7 litres avec chauffage additionnel (selon version)
|
Important : Les fonctions BRAC (Besoin de Refroidissement de l'Air Conditionné) et FRIC (Fonction Refroidissement Intégrée au Calculateur), intégrées au calculateur moteur, enclenchent les motoventilateurs selon la température d'eau moteur et la pression du circuit de réfrigération. |
