Revue technique automobile Citroën C5: Verrouillage / Deverrouillage
Les différents états des ouvrants sont gérer soit à l'aide de la télécommande, de la clef ou du bouton de commande centralisé.
Ces états sont accessibles suivant les choix du conducteur ou par des fonctions automatiques
Le bouchon de carburant est équipé d'un verrou à clef.
Verrouillage / Déverrouillage par clé
La fonction consiste à verrouiller ou à déverrouiller le véhicule à la clé par action sur les verrous des portes avant.
FONCTION | VERROUILLAGE | DEVERROUILLAGE |
Action | Le BSI commande le verrouillage | Le BSI commande le déverrouillage |
SI condition | Ordre de verrouillage par les verrous avant | Ordre de déverrouillage par les verrous avant |
ET condition | Le véhicule est déverrouillé | Le véhicule est verrouillé |
ET condition | Les ouvrants sont fermés, sinon il y a rebond | |
Visualisation avec la clé non détectée dans l'antivol | Clignotement de la diode 1Hz Indicateurs de direction allumés pendant 2 secondes | La diode est allumée fixe Clignotement des indicateurs de direction à 5 Hz pendant 3 secondes |
Visualisation avec la clé détectée dans l'antivol | Diode éteinte Indicateurs de direction allumés pendant 2 secondes |
La diode est allumée fixe Clignotement des indicateurs de direction à 5 Hz pendant 3 secondes |
Verrouillage / Déverrouillage à l'aide de la télécommande
La fonction consiste à verrouiller ou à déverrouiller le véhicule, contact coupé, suite à un ordre provenant de la télécommande HF.
FONCTION | VERROUILLAGE | DEVERROUILLAGE |
Action | Le BSI commande le verrouillage | Le BSI commande le déverrouillage |
SI condition | Ordre de superverrouillage par la télécommande | Ordre de déverrouillage par la télécommande |
ET condition | Le véhicule est déverrouillé | Le véhicule est verrouillé |
ET condition | Les ouvrants sont fermés | |
Visualisation avec la clé non détectée dans l'antivol | Clignotement de la diode 1Hz. Indicateurs de direction allumés pendant 2 secondes |
La diode est allumée fixe. Clignotement des indicateurs de direction à 5 Hz pendant 5 secondes |
Visualisation avec la clé détectée dans l'antivol | La diode est éteinte | La diode est allumée |

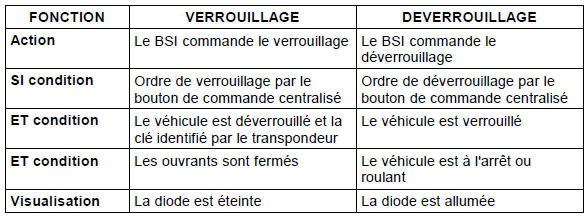

Verrouillage / Déverrouillage par bouton intérieur
La fonction consiste à verrouiller ou déverrouiller le véhicule sur demande de l’utilisateur par action sur le bouton de commande centralisé situé sur la planche de bord.
Chaque appui sur le bouton de commande centralisé engendre de façon alternée une action de verrouillage ou déverrouillage de tous les ouvrants (portes et volet).
Nota : Le bouton de commande centralisé est neutralisé quand le véhicule est verrouillé par la télécommande ou par le verrou de porte
Déverrouillage par actionnement des commandes d'ouverture intérieures
La fonction déverrouillage par actionnement des commandes d'ouverture intérieures consiste à déverrouiller les ouvrants du véhicule en actionnant une commande d'ouverture intérieure de porte.

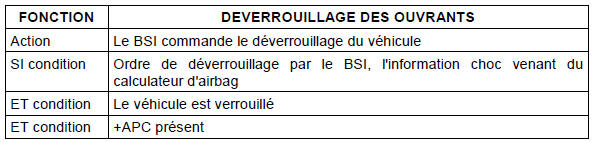

Déverrouillage en cas de choc
La fonction déverrouillage en cas de choc déverrouille le véhicule.
Ouverture du hayon de coffre

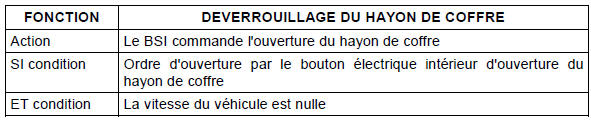

Par bouton électrique intérieur (selon équipement)
L'ouverture du hayon de coffre par le bouton électrique intérieur se réalise dans les conditions suivantes :

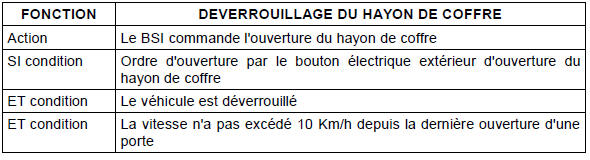

Par bouton électrique extérieur
L'ouverture du hayon de coffre par le bouton électrique extérieur se réalise dans les conditions suivantes :

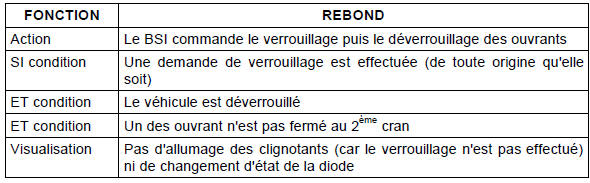

Fonction rebond
Un rebond au verrouillage consiste à verrouiller puis à déverrouiller les serrures si un des ouvrants est ouvert

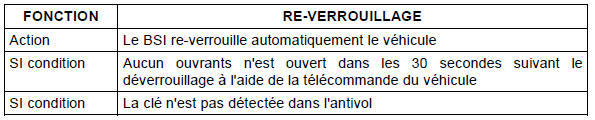

Fonction re-verrouillage automatique
La fonction consiste à éviter tout oubli d'un véhicule déverrouillé par négligence

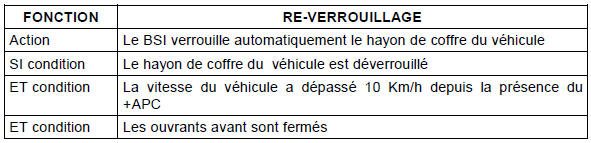

Fonction verrouillage automatique du hayon de coffre
La fonction consiste à verrouiller automatiquement le hayon de coffre du véhicule lorsque la vitesse de 10 km/h est dépassée.
Superverrouillage
Superverrouillage par clé
La fonction consiste à superverrouiller, à l'aide de la clé, le véhicule
équipé de l'option superverrouillage
...
