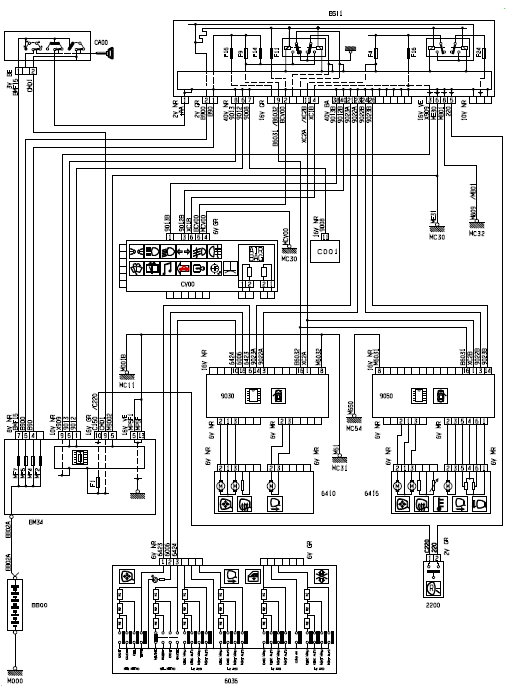

 Rétroviseur électrique
 Rétroviseur électrique

Nomenclature

BB00 - Batterie

BM34 - Boîtier de servitude moteur 34 fusibles

BSI1 - Boîtier de servitude intelligent

C001 - Connecteur diagnostic

CA00 - Contacteur antivol

CV00 - Module de commutation sous volant (COM2000)

M000 - Masse

MC11 - Masse

MC30 - Masse

MC31 - Masse

MC32 - Masse

2200 - Contacteur de feux de recul

6036 - Platine commande lève-vitre/rétro porte conducteur

6410 - Rétroviseur conducteur

6415 - Rétroviseur passager

9030 - Station porte avant gauche

9050 - Station porte avant droit

Operation apres vente
LECTURE DES DEFAUTS Défaut rétroviseur sortie rabattement : circuit ouvert, court circuit à la masse ou entre deux fils. Défaut rétroviseur sortie dé ...
