Revue technique automobile Citroën C5: Operations apres vente : antidemarrage schema transpondeur pour motorisation V6 BVA

Revue technique automobile Citroën C5 / Antidemarrage / Operations apres vente : antidemarrage schema transpondeur pour motorisation V6 BVA

Important : Lors du retour en garantie d'un calculateur ou d'un BSI, il est obligatoire d'y adjoindre le code d'accès client

Les éléments participants à l'antidémarrage du véhicule doivent être appairés.

La procédure d'appairage à l'aide de code unique est réalisable en après vente.

APPRENTISSAGE DES CLES

APPRENTISSAGE DES CLES

L'identifiant de chaque clé doit être mémorisé dans le BSI pour permettre le démarrage du véhicule.

Le BSI peut mémoriser 5 clés au maximum.

Pour mémoriser une nouvelle clé dans le BSI, il est indispensable de réapprendre toutes les clés.

De même, en cas de perte ou de vol, le réapprentissage des clés restant en possession du client désactivera, dans la mémoire du BSI, l'identifiant de la clé manquante.

PROGRAMMATION DU CODE D'ACCES CLIENT

Le code d'accès client est programmé à l'aide de l'outil de diagnostic

CHANGEMENT DU BSI

Lors du changement du BSI, il est nécessaire de :

  • programmer en mémoire le code d'accès client.
  • réapprendre toutes les clés.

Important : L'opérateur a 3 tentatives pour rentrer le code dans la mémoire du BSI, ensuite, le processus d'apprentissage est neutralisé pour 1 minute.

Nota : Le code d'accès client ne peut pas être lue dans le BSI.

CHANGEMENT DU CALCULATEUR MOTEUR

Lors du changement du calculateur moteur, il est nécessaire de :

  •  programmer le code d'accès client dans le calculateur moteur,
  •  appairer le calculateur moteur au BSI.

Lorsque le calculateur moteur est installé sur le véhicule en après-vente, le code d'accès client doit être programmé dans le calculateur moteur à l'aide de l'outil de diagnostic.

Trois tentatives de programmation du code d'accès client sont possibles. La dernière est définitive.

L'appairage réalisé à la demande de l'outil, est destiné à figer le code d'accès après la programmation du calculateur moteur. Ce qui rend impossible l'échange du code.

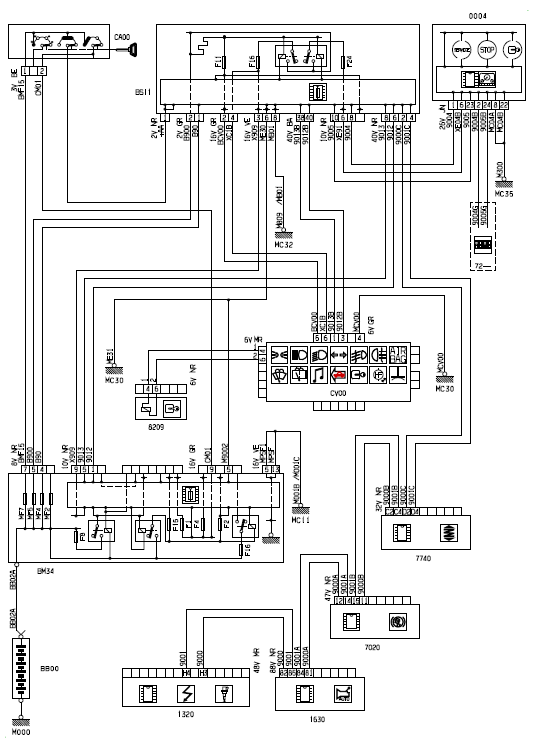

SCHEMA TRANSPONDEUR POUR MOTORISATION V6 BVA

 Schema transpondeur pour motorisation V6 BVA
 Schema transpondeur pour motorisation V6 BVA

Nomenclature

BB00 - Batterie

BM34 - Boîtier de servitude moteur 34 fusibles

BSI1 - Boîtier de servitude intelligent

CA00 - Contacteur antivol

CV00 - Module de commutation sous volant (COM2000)

M000 - Masse

MC11 - Masse

MC30 - Masse

MC32 - Masse

MC35 - Masse

0004 - Combiné

1320 - Calculateur contrôle moteur

1630 - Calculateur BVA

7020 - Calculateur antiblocage de roues

7740 - Bloc électrohydraulique suspension

8209 - Bobine transpondeur

72 - - - Fonction ordinateur de bord – montre

    Principe de fonctionnement : antidemarrage
    Pour déverrouiller le calculateur moteur :  la clé de contact avec transpondeur doit être identifier,  et la clé de contact avec transpondeur doit &eci ...
