PREAMBULE
La gestion des ouvrants comprend le verrouillage / déverrouillage des portes avant, arrière et du hayon de coffre.
Dispositifs de commande
Les dispositifs de commande lors du verrouillage / déverrouillage sont les suivants :
Dispositif de visualisation :
Les dispositifs de visualisation lors du verrouillage / déverrouillage sont les suivants :
Nota : L'allumage du pictogramme au combiné ou le message sur l'afficheur multifonction ne s'affiche que si les deux portes arrière sont dans l'état "Sécurité enfant".
Nota : Une action sur le bouton de commande centralisé réactive l'allumage du pictogramme ou le message sur l'afficheur multifonction.
DEFINITION DES ETATS DES OUVRANTS
|
ETAT |
DEFINITION |
| Déverrouillé | L'ouverture des ouvrants est possible de l'extérieur et de l'intérieur du véhicule |
| Verrouillé | L'ouverture des ouvrants est impossible de l'extérieur du véhicule |
| Superverouillé | L'ouverture des ouvrants est impossible de l'extérieur et de l'intérieur du véhicule |
| Porte fermée | Porte fermée au 2 ème cran de la serrure |
| Rebond | Déverrouillage immédiat après une commande de verrouillage |
| "Sécurité enfant" | Déverrouillage immédiat après une commande de verrouillage |

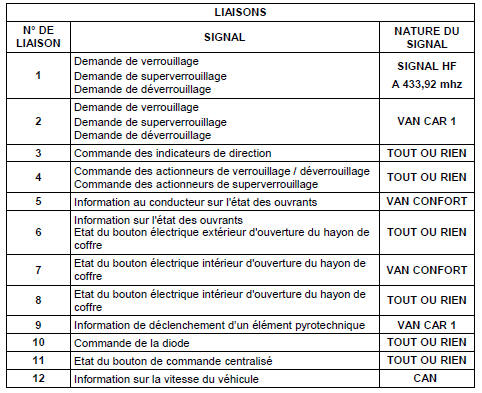

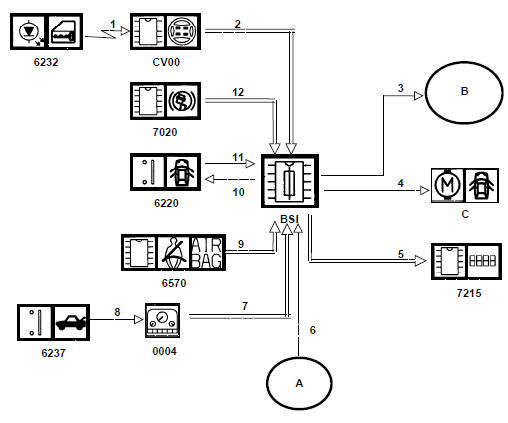

SYNOPTIQUE
Gestion des ouvrants

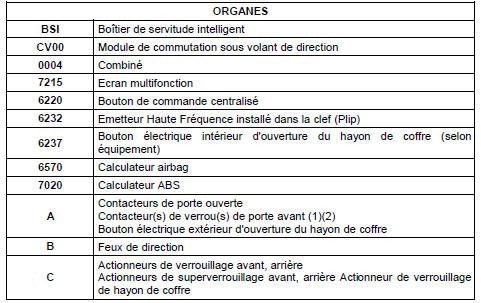

(1) à gauche pour les véhicules à conduite à gauche. (2) à droite et à gauche pour les véhicules à conduite à droite.
TELECOMMANDE HAUTE FREQUENCE

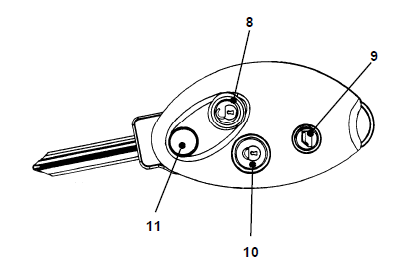

Telecommande haute frequence
Conditions de fonctionnement de la télécommande
Les fonctions de la télécommande sont activées :
|
CONDITION |
| Si la clé n'est pas insérée dans l'antivol de direction |
| Ou si la clé est dans l'antivol en position arrêt, 1 minute après l’ouverture de la porte conducteur |
| Ou si la clé est dans l'antivol en position arrêt, 1 minute après le retour de la clé de la position +ACC à la position arrêt |
Fonctions réalisées
La télécommande permet d'activer les fonctions suivantes :
| FONCTION | DESIGNATION | PERFORMANCE |
| Déverrouillage | Voir description de l'état des ouvrants | Portée 10m |
| Verrouillage | Portée 10m | |
| Superverrouillage | Portée 10m | |
| Localisation | Clignotement des feux indicateurs de direction et allumage de l'éclairage intérieur pendant 10 secondes | Portée 30m |
| Gestion des vitres et du toit ouvrant | Fermeture complète du toit ouvrant Fermeture complète ou partielle des vitres |
Portée 10m |
Nota : Une diode et un message sur le combiné indiquent à l'utilisateur une usure de la pile quand les performances sont dégradées de 30 % environ.
Appairage avec le véhicule
L'utilisation de la télécommande nécessite un appairage avec le véhicule.
Le message codé envoyé au récepteur par chaque télécommande est composé des codes suivants :
Resynchronisation de la télécommande
Le code évolutif de la télécommande est modifié lors de chaque usage de la télécommande.
Un décalage entre le code évolutif attendu par le récepteur et celui émit par la télécommande est toléré (cas de l'usage de la télécommande hors de la portée du récepteur).
En cas de dépassement de la tolérance il est nécessaire de resynchroniser la télécommande.
La tolérance est de 255 décalages.
Pour resynchroniser la télécommande il faut procéder de la manière suivante :
Nota : Pour un véhicule équipé de la fonction sous gonflage le véhicule doit rester à vitesse nulle pendant l’opération de resynchronisation.
