Revue technique automobile Citroën C5: Principe de fonctionnement : antidemarrage

Revue technique automobile Citroën C5 / Antidemarrage / Principe de fonctionnement : antidemarrage

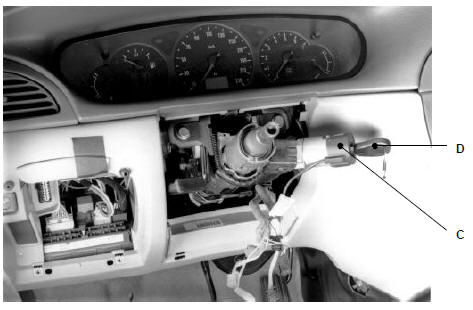

Pour déverrouiller le calculateur moteur :

  •  la clé de contact avec transpondeur doit être identifier,
  •  et la clé de contact avec transpondeur doit être authentifier,
  •  et le calculateur moteur et le BSI doivent être appairés.

DEBUT DE LA SEQUENCE DE DEVERROUILLAGE

Suite à l'ouverture d'une porte, le BSI interroge par une demande d'identification le transpondeur de la clef de contact :

  •  pendant 2 minutes tant qu'aucune réponse n'est émise,
  •  Ou a l'apparition du +ACC, si aucune réponse n'est émise avant la fin des 2 minutes.

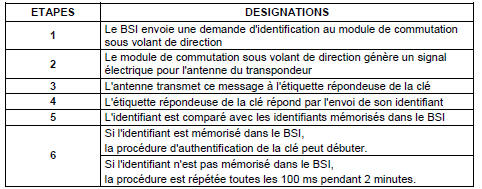

IDENTIFICATION DE LA CLE


Identification de la cle

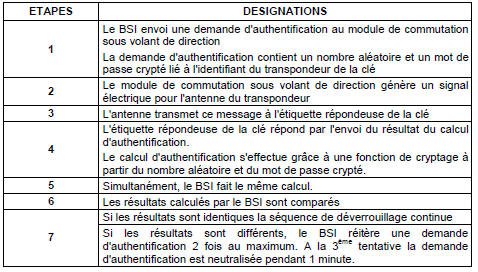

AUTHENTIFICATION DE LA CLE

AUTHENTIFICATION DE LA CLE

Nota : La clé de cryptage est déterminée de manière

Nota : La clé de cryptage est déterminée de manière unique à partir du code BSI. Elle est connue par le BSI et l'étiquette répondeuse.

DEVERROUILLAGE DU CALCULATEUR MOTEUR

ETAPES

DESIGNATIONS

1 A l'apparition du +APC le calculateur moteur envoie au BSI un nombre aléatoire
2 Le BSI calcule, un nombre servant d'authentification de liaison à partir du nombre aléatoire, du code BSI et d'une fonction secrète.
3 Simultanément, le calculateur moteur effectue le même calcul.
4 Si la clé a été authentifiée, le BSI envoie au calculateur moteur le nombre servant d'authentification de liaison qu'il a calculé
5 Le calculateur moteur compare le nombre servant d'authentification de liaison issu du BSI à celui qu'il a calculé
6 Si les nombres sont identiques le calculateur moteur se déverrouille
Si les nombres sont différents le calculateur moteur reste verrouillé.

Important : Après 3 procédures infructueuses de déverrouillage la séquence de démarrage est neutralisée pendant 1 minute.

VERROUILLAGE DU CALCULATEUR MOTEUR

Après la disparition du +APC une temporisation de 10 secondes est lancée. A l'échéance de la temporisation le calculateur moteur se verrouille. Le démarrage du moteur est impossible. Lorsque le calculateur moteur n'est plus alimenté, il se verrouille automatiquement.

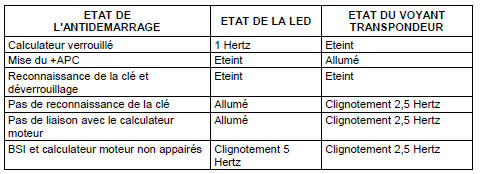

VISUALISATION DE L'ETAT DE L'ANTIDEMARRAGE
