Perte du réseau VAN CAR 1 entre le Module de commutation sous volant de direction et le BSI
En cas de défaillance de la communication entre le Module de commutation sous volant de direction et le BSI, le BSI applique les conditions suivantes :
Les indicateurs de direction ne sont plus fonctionnels.
Perte du réseau VAN CAR 1 entre le BSI et le BSM

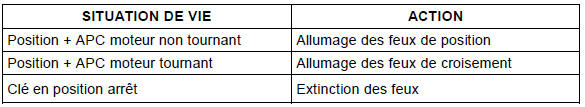

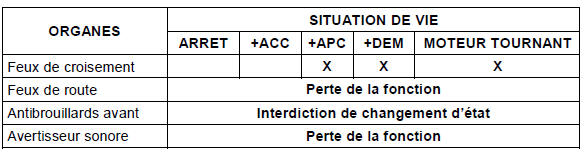

En cas de défaillance de la communication entre le BSI et le BSM, le fonctionnement dégradé de l’allumage des feux est décrit dans le tableau suivant :
Fonction correcteur dynamique de site projecteur
Mode degrades pour les vehicules equipes de capteur de luminositeSchema electrique super condamnation
Schema electrique super condamnation
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur antivol
CV00 - Module de commutation sous volant (COM2000)
M000 - Mass ...
Principe de fonctionnement
FONCTIONS GEREES PAR L'ECRAN MULTIFONCTION A
FONCTIONS GEREES PAR L'ECRAN MULTIFONCTION B
Nota : En cas de débranchement de la batterie, les données
de l'ordinateur
de bord sont réinitialisées.
FONCTIONS GEREES PAR L'ECRAN MULTIFONCTION C
...
Operations apres-vente : systeme audio
LECTURE DE DEFAUTS
Il est possible de lire les défauts suivants à l'aide de l'outil de
diagnostic :
absence de communication avec l'écran multifonction,
dysfonctionnement de l'autoradio,
panne de l'entrée d'antenne.
LECTURE DE PARAMETRES
Il est possible de l ...
