Revue technique automobile Citroën C5: Principe de fonctionnement

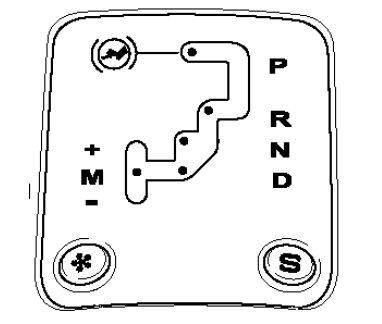

SCHEMA DE LA GRILLE DE LEVIER DE BOITE AUTOMATIQUE A COMMANDE SEQUENTIELLE


Schema de la grille de levier de boite automatique a commande sequentielle

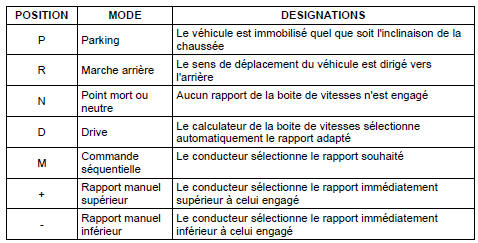

Par un déplacement du levier le conducteur va sélectionner un mode de fonctionnement pour la boite automatique à commande séquentielle.

Par un appui sur les touches, il va sélectionner un programme, neige ou

Par un appui sur les touches, il va sélectionner un programme, neige ou sport.

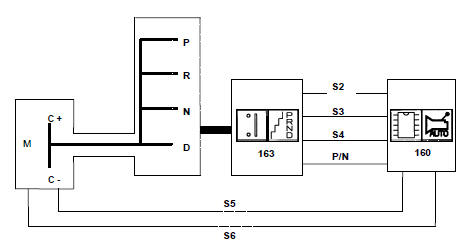

SCHEMATISATION ELECTRIQUE DU LEVIER DE SELECTION BOITE AUTOMATIQUE A COMMANDE SEQUENTIELLE


Schematisation electrique du levier de selection boite automatique a commande sequentielle

Les états électriques des positions P, R, N, D sont relevés sur le contacteur multifonction situé sur la boite automatique à commande séquentielle.

Les états électriques de la commande séquentielle sont reliés directement au calculateur.

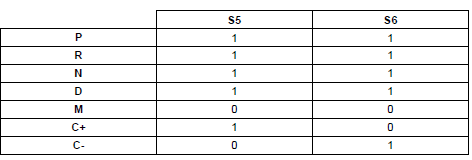

Le tableau représente les états électriques sur les liaisons électriques S5 et S6 de la commande séquentielle en fonction du mode de fonctionnement.

NOUVEAUTES SUR LA BOITE DE VITESSES 4HP20

NOUVEAUTES SUR LA BOITE DE VITESSES 4HP20

32 lois de passage pour 10 auparavant.

Lois autoadaptatives supplémentaires.

Lois pour montée et descente.

Loi pour roulage en ville.

lois de dépollution.

Loi de passage manuel.

Loi neige pour monté et descente (enclenchement automatique en cas de perte d'adhérence en position D).

Lois pour régulation de vitesse.

Shift lock (blocage du levier de vitesses en position P).

Key lock (nécessité de mettre en position P avant de retirer la clé de contact).

Réduction de traînée (empêcher l'avancement du véhicule au ralenti).

Reconnaissance de virages (maintien du rapport enclenché).

NOUVEAUTES SUR LA BOITE DE VITESSES AL4

Loi de passage supplémentaire pour la commande manuelle impulsionelle

COMMANDE MANUELLE IMPULSIONNELLE

Sélection du mode manuel

Le passage en mode manuel s'effectue par le déplacement en position M du levier de sélection de BVA. Le passage en mode commande manuelle impulsionnelle est possible à tout moment.

Changement de rapport en mode commande manuelle impulsionnelle

Le changement de rapport s'effectue par une impulsion du levier de selection de BVA. Une impulsion vers le bas décrémente le rapport, une impulsion vers le haut incrémente le rapport.

Nota : Les positions P, R, N, D n'existent pas en mode commande manuelle impulsionnelle.

Des conditions de passage sont subordonnées à l'engagement du rapport sélectionné par l'utilisateur.

Priorités pour les lois de passage

Définition : une loi de passage est une courbe qui défini l'instant ou le rapport de vitesse doit changer. Cette courbe est fonction de la position de la pédale d'accélérateur et de la vitesse du véhicule.

Suivant les modes de fonctionnement sélectionnés par l'utilisateur, les lois de passage sélectionnées par le calculateur ne sont pas forcément appliquées. Des lois sont prioritaires.

Exemple : dans le mode de fonctionnement commande manuelle impulsionnelle, si le calculateur sélectionne une loi de passage "adaptation de température basse". Cette loi sera appliquée au détriment de la loi "commande manuelle impulsionnelle"

Conditions de montée de rapport

Conditions de montée de rapport

Même en en mode commande manuelle impulsionnelle, le rapport sélectionné ne s'engage que si le point de fonctionnement se trouve dans la plage autorisée de la loi de passage.

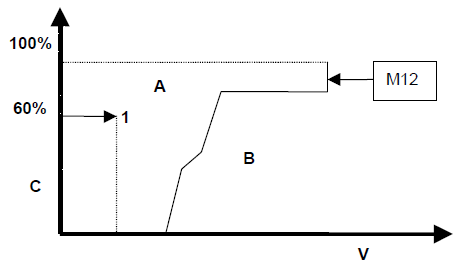

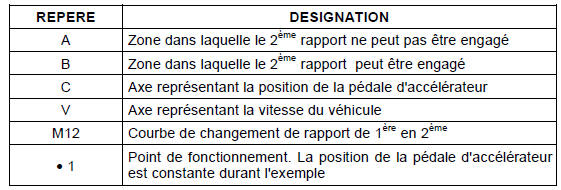

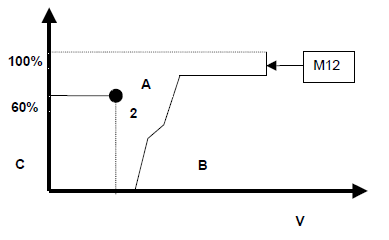

Exemple : le 1er rapport de la boite automatique est engagé, le conducteur souhaite passé le 2ème rapport

La position de la pédale d'accélérateur ne varie pas. La vitesse a

La position de la pédale d'accélérateur ne varie pas. La vitesse a augmenté. Le conducteur choisit de passer le 2ème rapport. Le deuxième rapport ne s'engage pas car il se trouve dans la zone A. La demande de passage est mémorisée. La vitesse continue d'augmenter.

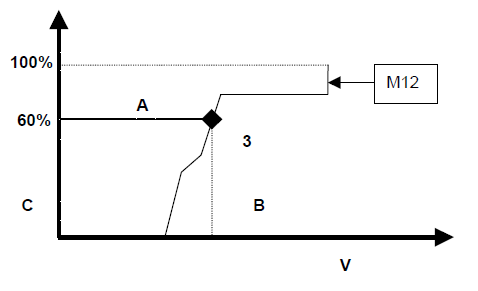

Le 2ème rapport s'engage à l'instant où il intercepte la courbe M12

Le 2ème rapport s'engage à l'instant où il intercepte la courbe M12

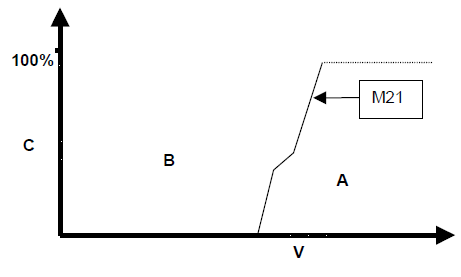

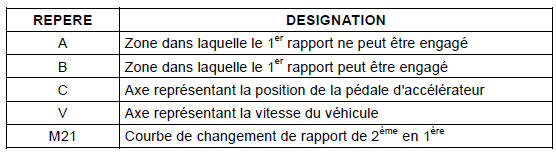

Conditions de descente de rapport

Il éxiste les mêmes conditions lors de la descente des vitesses. Le rapport ne peut s'engager que lorsqu'il intercepte la courbe.

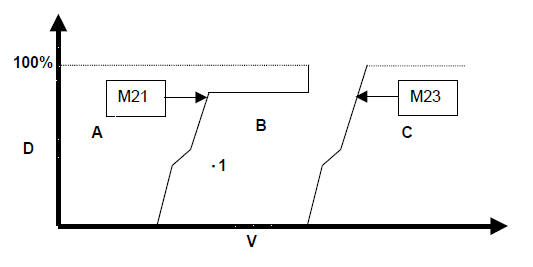

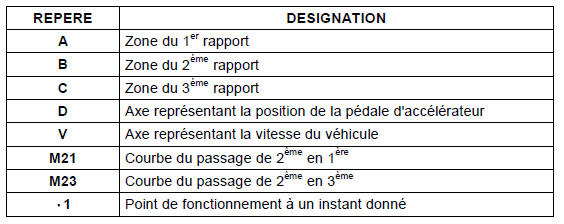

Changement automatique de rapport en mode manuel

Changement automatique de rapport en mode manuel

Pour protéger le moteur et la boite de vitesse, un passage automatique de vitesses, en commande manuelle impulsionnelle, a malgré tout été prévu.

Lors d'une variation de la vitesse du véhicule ou de la position de la

Lors d'une variation de la vitesse du véhicule ou de la position de la pédale d'accélérateur, la BVA change automatiquement de rapport.

Ce changement a lieu lorsque les courbes délimitants les zones d'autorisations sont franchies par le point de fonctionnement. Ceci protège le véhicule des sous régimes et des sur régimes.

Nota : Le 2ème rapport peut malgré tout être engagé dans la zone A si à l'entrée dans le mode commande manuelle impulsionnelle le programme neige était sélectionné par le conducteur.

RETOUR AU MODE "DRIVE"

Lors du passage du mode commande manuelle impulsionnelle en mode "drive" la loi de passage sélectionné est la loi de passage économie ou la loi qui était sélectionnée lors du passage du mode "drive" au mode "commande manuelle impulsionnelle".

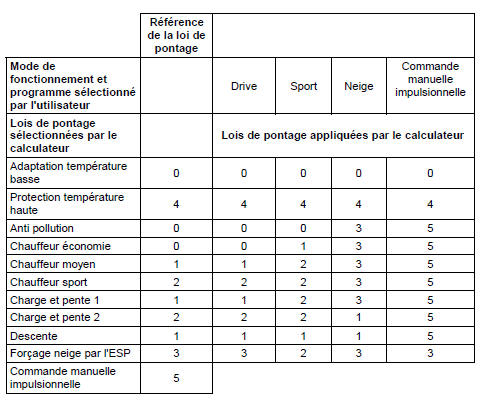

LOI DE PONTAGE

Suivant les modes de fonctionnement sélectionnés par l'utilisateur, les lois de pontage sélectionnées par le calculateur ne sont pas forcément appliquées.

Des lois sont prioritaires.
