LECTURE DE DEFAUTS
Il est possible de lire les défauts suivants à l'aide de l'outil de diagnostic :
LECTURE DE PARAMETRES
Il est possible de lire les paramètres suivants à l'aide de l'outil de diagnostic :
| PARAMETRE | ETAT DU PARAMETRE | DEFINITION DU PARAMETRE |
| Numéro de série du véhicule | Code VIN | Permet de lire le code VIN du véhicule |
| Identification de l'autoradio par code VIN | Non mémorisée Mémorisée |
Permet de vérifier si le code VIN est mémorisé dans l'autoradio |
| Zone géographique d’utilisation | Europe occidentale. Japon. Amérique latine. Asie. Inde. Europe de l’est. ARABIE |
Permet de vérifier si l’autoradio est configuré pour la bonne zone géographique |
| BSI vanisé | Absente. Présente |
Permet de vérifier si l'autoradio fait partie du réseau multiplexé |
| Fader et haut-parleurs arrière | Inactif. Actif |
Permet de vérifier si l'autoradio est configuré pour 2 ou 4 sorties audio. |
| Bande AM | Inactive. Active |
Permet de vérifier si l'autoradio est configuré pour un véhicule électrique |
| Asservissement sonore | Inactif. Actif |
Permet de vérifier si le volume de l'autoradio est asservi à la vitesse du véhicule |
| Configuration des sorties audio | Sortie Haut-parleurs. Sortie Line out |
Permet de vérifier le format du signal de sortie de l'autoradio (avec ou sans amplificateur) |
| Loi de correction du niveau de volume | Loi n°0 … Loi n°15 |
Permet de vérifier la table d'asservissement sonore utilisée |
| Table d’éclairement | 0x00 … 0 xFF |
Permet de vérifier le niveau d’éclairage des touches de l’autoradio |
| Qualité du signal | 0 15 |
Permet de vérifier la qualité du signal par un indice allant de 0 à 15 |
| Niveau du signal | 0 15 |
Permet de vérifier le niveau de réception du signal par un indice allant de 0 à 15 |
TEST ACTIONNEURS
Il est possible d'effectuer les tests suivants à l'aide de l'outil de diagnostic :
TELECODAGE
Il est possible de télécoder les paramètres suivants à l'aide de l'outil de diagnostic :

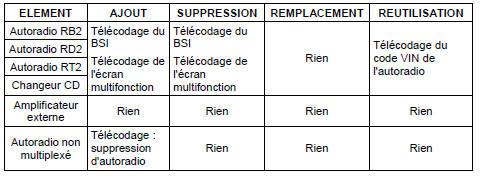

OPERATIONS A REALISER
Les opérations à réaliser à l'aide de l'outil de diagnostic sont les suivantes :
