Ensemble des outils livrés avec le véhicule.
Sa composition dépend de l'équipement de votre véhicule :
- Kit de dépannage provisoire de pneumatique.
- Roue de secours.
Accès à l'outillage
L'essentiel des outils est rangé dans le coffre, sous le plancher.
Pour y accéder :

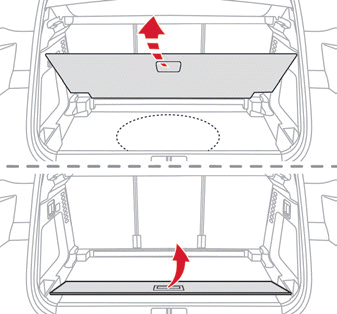

Versions avec plancher de coffre 2 positions :
► Ouvrir le coffre.
► Placer le plancher de coffre mobile en position haute.
Versions avec tapis de coffre articulé (Hybride rechargeable) :
► Ouvrir le coffre.
► Déplier le tapis de coffre articulé en le tirant par sa poignée, jusqu'à l'ouvrir complètement.
Avec kit de dépannage provisoire de pneumatique

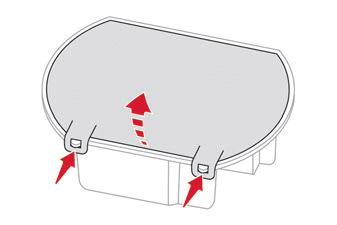

► Déclipper les deux attaches pour ouvrir son couvercle.
Avec roue de secours

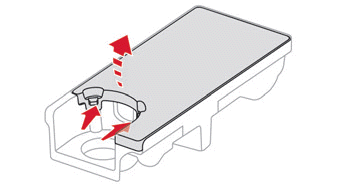

► Déclipper la boîte de rangement en tirant vers le haut.
► Déclipper les deux attaches pour ouvrir son couvercle.

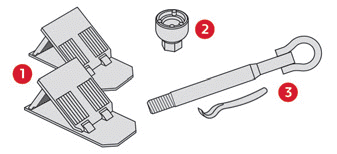

Détail des outils
Pour plus d'informations sur le Remorquage du véhicule et l'utilisation de l'anneau amovible, se reporter à la rubrique correspondante.

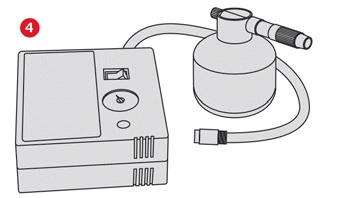

Avec kit de dépannage provisoire de pneumatique
Pour plus d'informations sur le Kit de dépannage provisoire de pneumatique, se reporter à la rubrique correspondante.

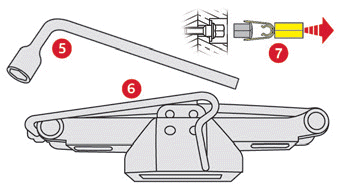

Avec roue de secours
Pour plus d'informations sur la Roue de secours, se reporter à la rubrique correspondante.
Ces outils sont spécifiques au véhicule et peuvent varier selon équipement.
Ne pas les utiliser pour d'autres usages.
Le cric doit être utilisé uniquement pour remplacer un pneumatique endommagé.
Ne pas utiliser un autre cric que celui fourni avec le véhicule.
Si le véhicule n'est pas équipé de son cric d'origine, contacter le réseau CITROËN ou un atelier qualifié, afin de se procurer celui prévu par le constructeur.
Le cric est conforme à la réglementation européenne, telle que définie dans la Directive Machines 2006/42/CE.
Le cric ne nécessite aucun entretien.
