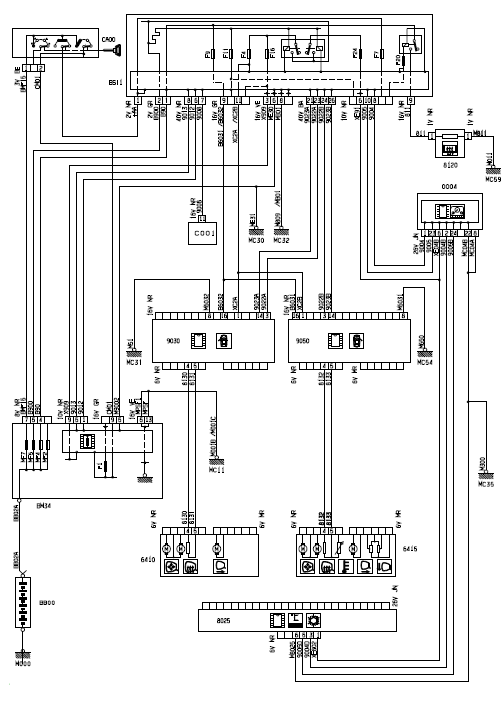

Revue technique automobile Citroën C5: Schema electrique


Dégivrage

Nomenclature

BB00 - Batterie

BM34 - Boîtier de servitude moteur 34 fusibles

BSI1 - Boîtier de servitude intelligent

C001 - Connecteur diagnostic

CA00 - Contacteur antivol

M000 - Masse

MC11 - Masse

MC30 - Masse

MC31 - Masse

MC32 - Masse

MC35 - Masse

MC54 - Masse

MC59 - Masse

0004 - Combiné

6410 - Rétroviseur conducteur

6415 - Rétroviseur passager

8025 - Façade climatiseur

8120 - Vitre arrière chauffante

9030 - Station porte avant gauche

9050 - Station porte avant droit

Modes degrades
Protection en cas de surtension Si la tension batterie est supérieure ou égale à 15 volts, le dégivrage est neutralisé. Dépassement du seuil de 15 volts in ...

Essuyage / Lavage
...

D'autres materiaux:

Mémorisation des vitesses
Associée uniquement au limiteur et au régulateur de vitesse programmable, cette fonction permet d'enregistrer des seuils de vitesse qui seront ensuite proposés pour le paramétrage de ces deux équipements. Il est possible de mémoriser plusieurs seuils de vitesse dans le système pou ...

 Schema electrique climatisation automatique moteur DW12
 Schema electrique climatisation automatique moteur DW12  Nomenclature Bb00 - batterie BM34 - Boîtier de servitude moteur 34 fusibles Bsi1 - boîtier de servitude intelligent C001 - Connecteur diagnostic CA00 - Contacteur antivol M000 - masse Mc11 - masse Mc30 - mas ...

Principe de fonctionnement
MODE DE FONCTIONNEMENT L'alarme anti-effraction fonctionne avec les modes suivants : MISE EN VEILLE / MISE HORS VEILLE Mise en veille de l'alarme Le véhicule est mis sous protection lors du superverrouillage par la télécommande haute fréquence uniquement. Alarme ...
