LECTURE DE DEFAUTS

Il est possible de lire les défauts suivants à l'aide de l'outil de diagnostic :

  • une des touches du tableau de commande coincée,
  • information de température d'eau moteur invalide,
  • température d'air extérieur invalide,
  • information vitesse véhicule invalide,
  • absence de communication avec le BSI,
  • sonde température habitacle en court-circuit ou en circuit ouvert,
  • sonde air soufflé aération gauche en court-circuit ou en circuit ouvert,
  • tension recopie du pulseur en court-circuit ou en circuit ouvert,
  • sonde d'air soufflé aux pied (côté gauche) en court-circuit ou en circuit ouvert,
  • tension batterie +VAN confort en court-circuit entre deux fils ou en circuit ouvert,
  • capteur d'ensoleillement en court-circuit ou en circuit ouvert,
  • commande moteur de recyclage en circuit ouvert,
  • commande moteur de distribution en circuit ouvert,
  • moteur de mixage gauche en circuit ouvert,
  • moteur de mixage droit en circuit ouvert,
  • commande du pulseur en court-circuit ou en circuit ouvert,
  • rotor microturbine de la sonde de température habitacle bloqué.

TEST ACTIONNEURS

Il est possible d'effectuer les tests suivants à l'aide de l'outil de diagnostic :

  • Pilotage du moteur d'entrée d'air
  • Pilotage du moteur de distribution droit
  • Pilotage du moteur de distribution gauche
  • Pilotage du moteur de mixage droit
  • Pilotage du moteur de mixage gauche
  • Pilotage de l'éclairage de l'afficheur
  • Rhéostat de l'éclairage
  • Pilotage de la ventilation

TELECODAGE

Il est possible de télécoder les paramètres suivants à l'aide de l'outil de diagnostic :

  • type de conduite (conduite à droite, conduite à gauche),
  • type de motorisation (HDi, non HDi, grand froid, non grand froid).

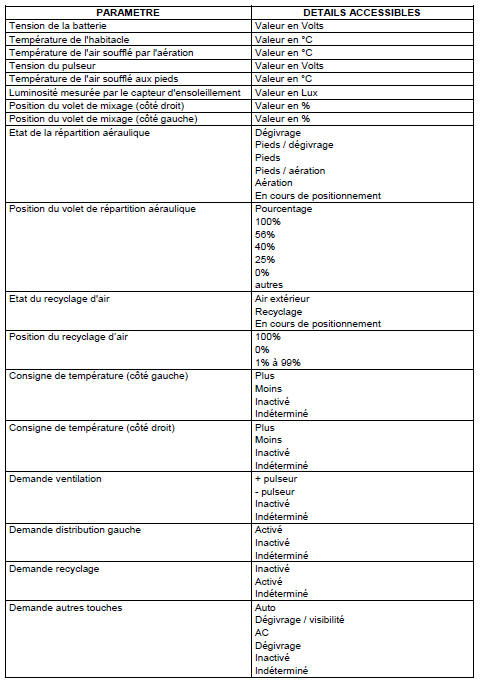

LECTURE DE PARAMETRES

Il est possible de lire les paramètres suivants à l'aide de l'outil de diagnostic :
