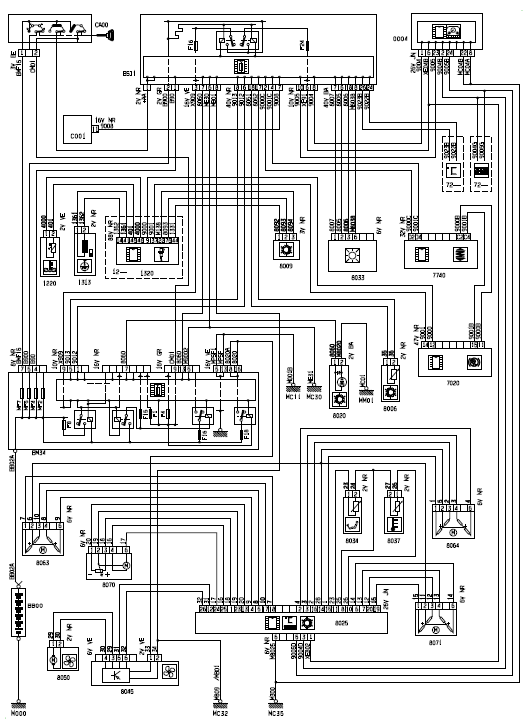

 Schema electrique climatisation automatique moteur DW12
 Schema electrique climatisation automatique moteur DW12

 Nomenclature

Bb00 - batterie

BM34 - Boîtier de servitude moteur 34 fusibles

Bsi1 - boîtier de servitude intelligent

C001 - Connecteur diagnostic

CA00 - Contacteur antivol

M000 - masse

Mc11 - masse

Mc30 - masse

Mc32 - masse

Mc35 - masse

0004 - Combiné

1220 - Capteur température eau moteur

1313 - Capteur régime moteur

1320 - Calculateur contrôle moteur

7020 - Calculateur anti blocage de roues

7740 - Bloc électrohydraulique suspension

8006 - Thermistance évaporateur

8009 - Capteur de pression fréon

8020 - Compresseur réfrigération

8025 - Façade climatiseur

8033 - Thermistance d'ensoleillement

8034 - Thermistance d'air pieds

8037 - Thermistance d'air aérateur

8045 - Module commande pulseur

8050 - Moteur pulseur

8063 - Moto réducteur volet de mixage droit

8064 - Moto réducteur volet de mixage gauche

8070 - Moto réducteur volet entrée d'air

8071 - Moto réducteur volet de distribution

12 - - - Fonction alimentation carburateur et injection

72 - - - Fonction ordinateur de bord - montre
