Revue technique automobile Citroën C5: Schema electrique

Revue technique automobile Citroën C5 / Eclairage interieur / Schema electrique

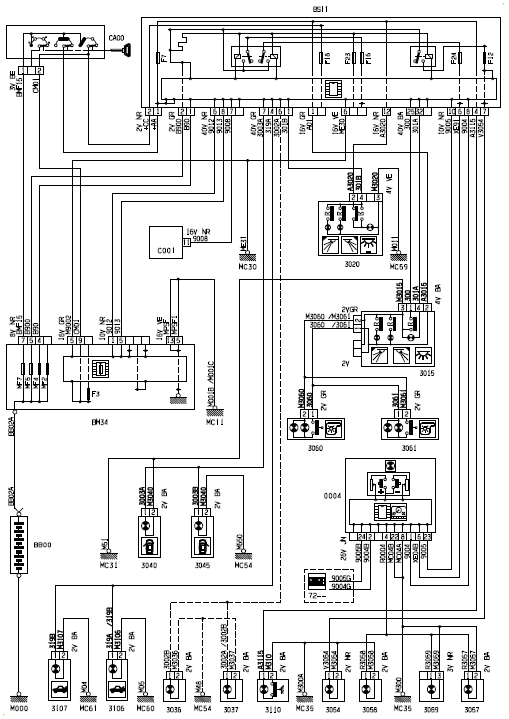

Eclairage intérieur

 Eclairage intérieur
 Eclairage intérieur

Nomenclature

BB00 - Batterie

BM34 - Boîtier de servitude moteur 34 fusibles

BSI1 - Boîtier de servitude intelligent

C001 - Connecteur diagnostic

CA00 - Contacteur antivol

M000 - Masse

MC11 - Masse

MC30 - Masse

MC35 - Masse

MC54 - Masse

MC59 - Masse

MC60 - Masse

MC61 - Masse

0004 - Combiné

3015 - Console pavillon + fonctions intégrées

3020 - Plafonnier arrière

3036 - Eclaireur cave à pied droit

3037 - Eclaireur cave à pied gauche

3040 - Eclaireur bas de porte avant gauche

3045 - Eclaireur bas de porte avant droite

3057 - Eclaireur aérateur gauche

3058 - Eclaireur aérateur droit

3059 - Eclaireur aérateur central

3060 - Eclaireur miroir courtoisie conducteur

3061 - Eclaireur miroir courtoisie passager

3106 - Eclaireur gauche coffre arrière

3107 - Eclaireur droit coffre arrière

3110 - Contacteur d'éclairage de boîte à gants

72 - - - Fonction ordinateur de bord – montre

    Principe de fonctionnement
    FONCTION PLAFONNIERS Prestation La fonction plafonnier permet de gérer l’allumage des lampes suivantes : 1 lampe w5w pour le plafonnier avant, 1 lampe w5w pour le plafonnier arri&egra ...
